Sondeo ionosférico pasivo

Recepción de Chirps

Hasta este momente, la señal de la ionosonda fue descrita como si fuera un simple pulso. Pensándolo de esta forma hace mas facil el proceso. Sin embargo, es dificil de transmitir un pulso lo suficientemente angosto para lograr una resolución buena en tiempo, y al mismo tiempo lograr la suficiente energia para una buena recepción. Este problema se comparte con los sistemas de radar, y la soluciones son similares. Además, las sondas intentan de medir la ionósfera en el rango de las frecuencias del espectro HF, lo que tampoco es facil de conseguir con pulsos.

La ionosonda transmite entonces una portadora continua, pero con una frecuencia que cambia sin saltos, con una velocidad fija pero muy exacta (en el caso de la mayoría de las sondas que usamos, con 100 kHz/segundo). Conociendo la velocidad de repetición de las transmisiones de chirps, y que frecuencia se recibión, es posible de calcular un tiempo de referencia nominal (tiempo del chirp), que corresponde al tiempo que supuestamente el barrido de transmisión empezó en 0 Hz, simplemente contando hacia atrás a 100 kHz/segundo.

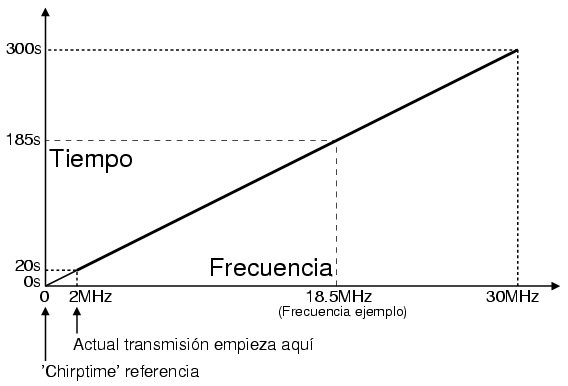

En el gráfico de arriba: Si estamos escuchando en la frecuencia de 18.5 MHz, el 'chirp' aparecerá 18.5/0.1 = 185 segundos mas tarde que el tiempo de referencia ('chirptime').

El diseño de Peter utiliza el filtro especial descrito anteriormente, con características no realizables con un filtro convencional, y de esta forma es capaz de detectar transmisiones con una resolución de 0.66 ms, con un ancho de banda muy reducido, logrando así alta sensibilidad.

Hay dos ventajas útiles de esta técnica de filtrado:

- El receptor tendrá un ancho de banda reducido, y funcionará así con señales de sondeo de baja potencia.

- La respuesta de impulso del filtro logra una alta resolución en el tiempo

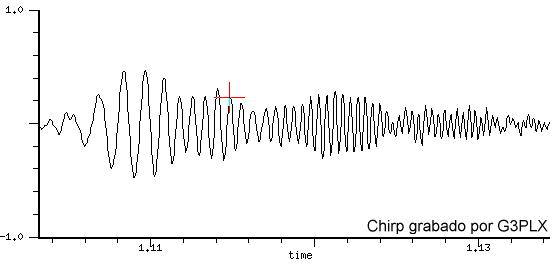

El gráfico que corresponde al audio del chirp del texto

En el caso de ionosondas convencionales, el receptor es mas convencional, pero sigue la variación de su correspondiente transmisor por todo el espectro de HF. En el presente proyecto de sondeo pasivo, el receptor puede registrar muchas sondas con el filtro digital, pero solamente en el ancho de banda de un receptor de BLU común - alrededor de 2.4 kHz - ya que la frecuencia de recepción es fija. Este método es mas que suficiente para mediciones de alta sensibilidad en una frecuencia. Simplemente se sintoniza el receptor en o cerca de la banda de interés. Descargue y escuche un chirp típico recibida en un ancho de banda de 2.4 kHz.

Traducido por John Coppens ON6JC/LW3HAZ
