Construcción gráfica de diagramas de radiación

Siguen aquí un par de ejemplos de la construcción de diagramas de radiación. Importante: la técnica permite una evaluación aproximada del diagrama, pero no cuantitativa. Sin embargo, es una herramienta importante para visualización rápida.

Con un click en las imágenes, puede bajar un PDF detallado.

Ej.	Descripción	Diagrama	Simulación 2D	Simulación 3D

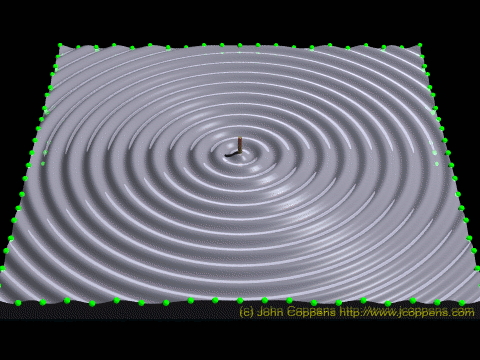

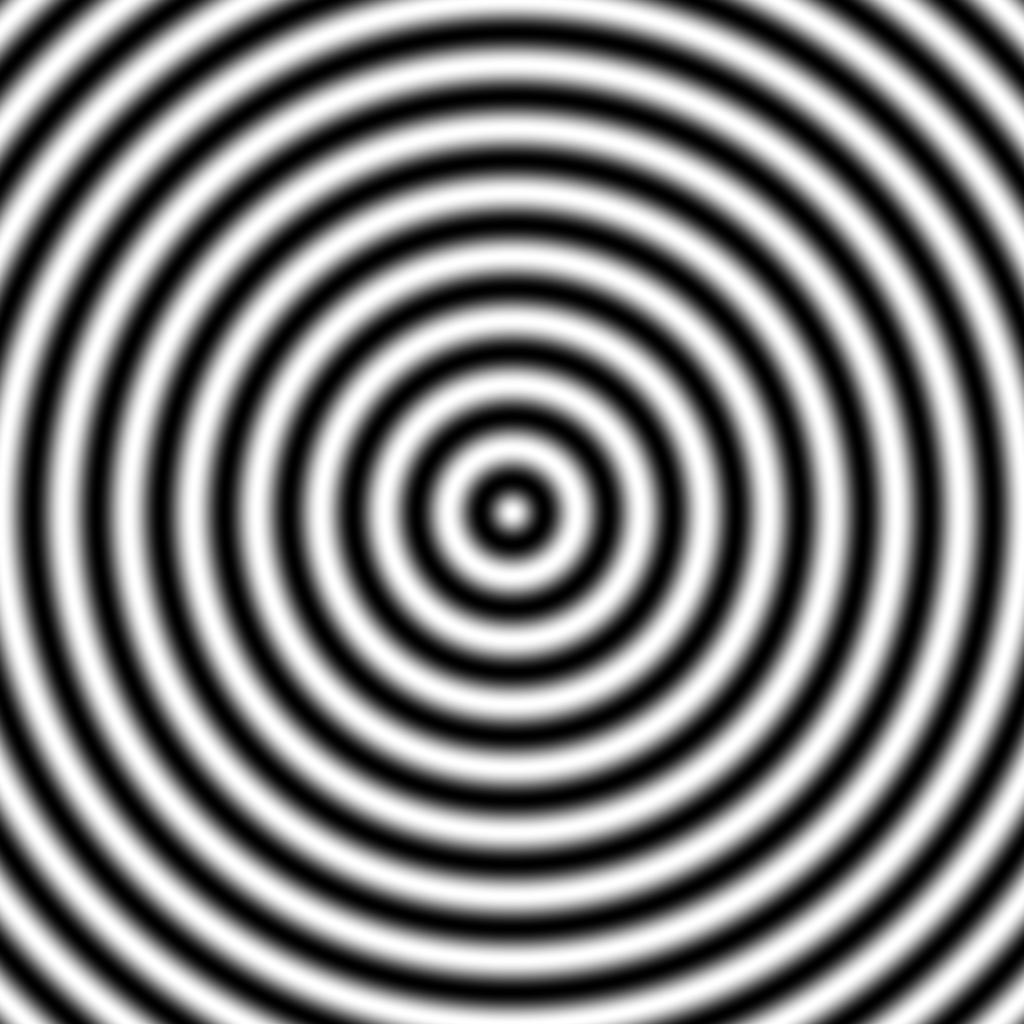

0	Como referencia, el diagrama de un solo dipolo

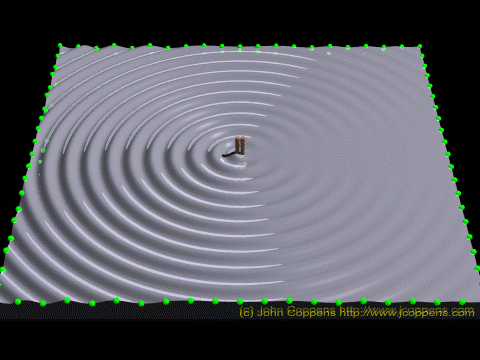

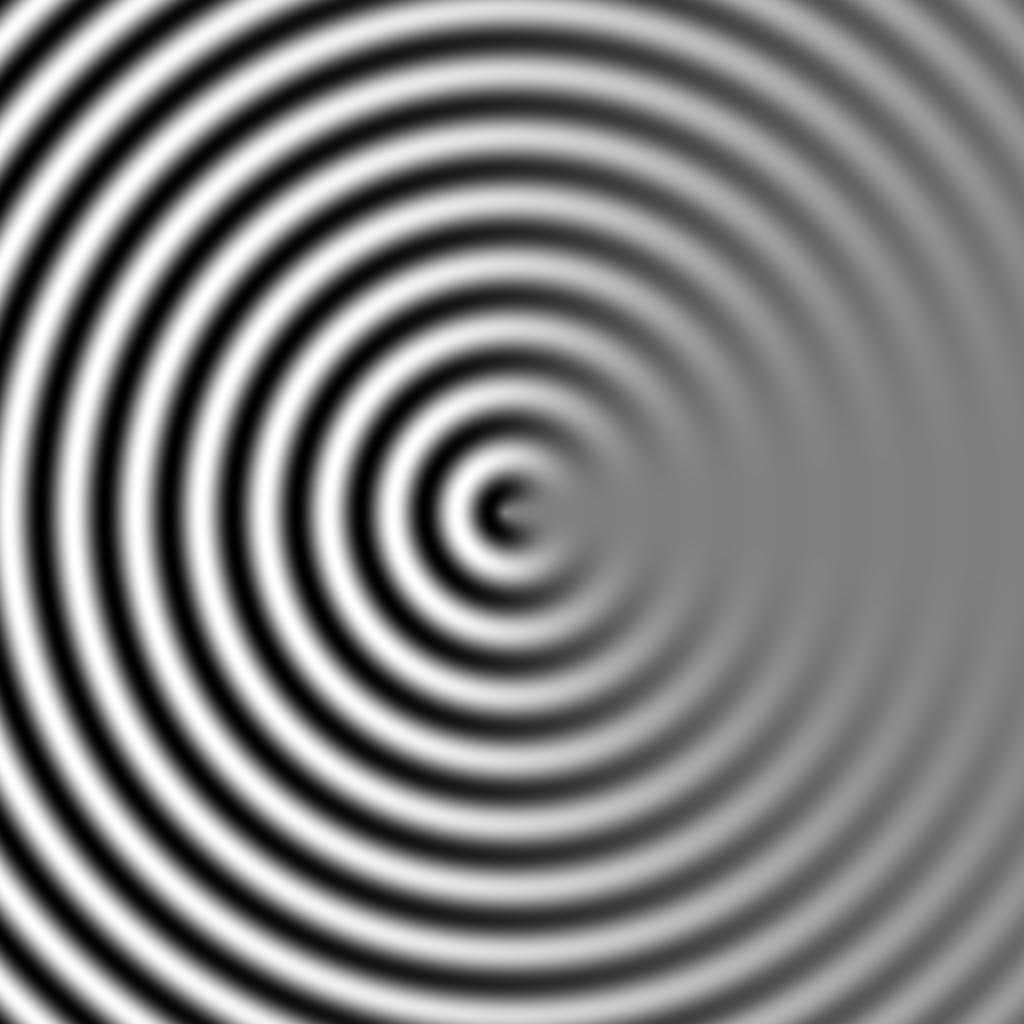

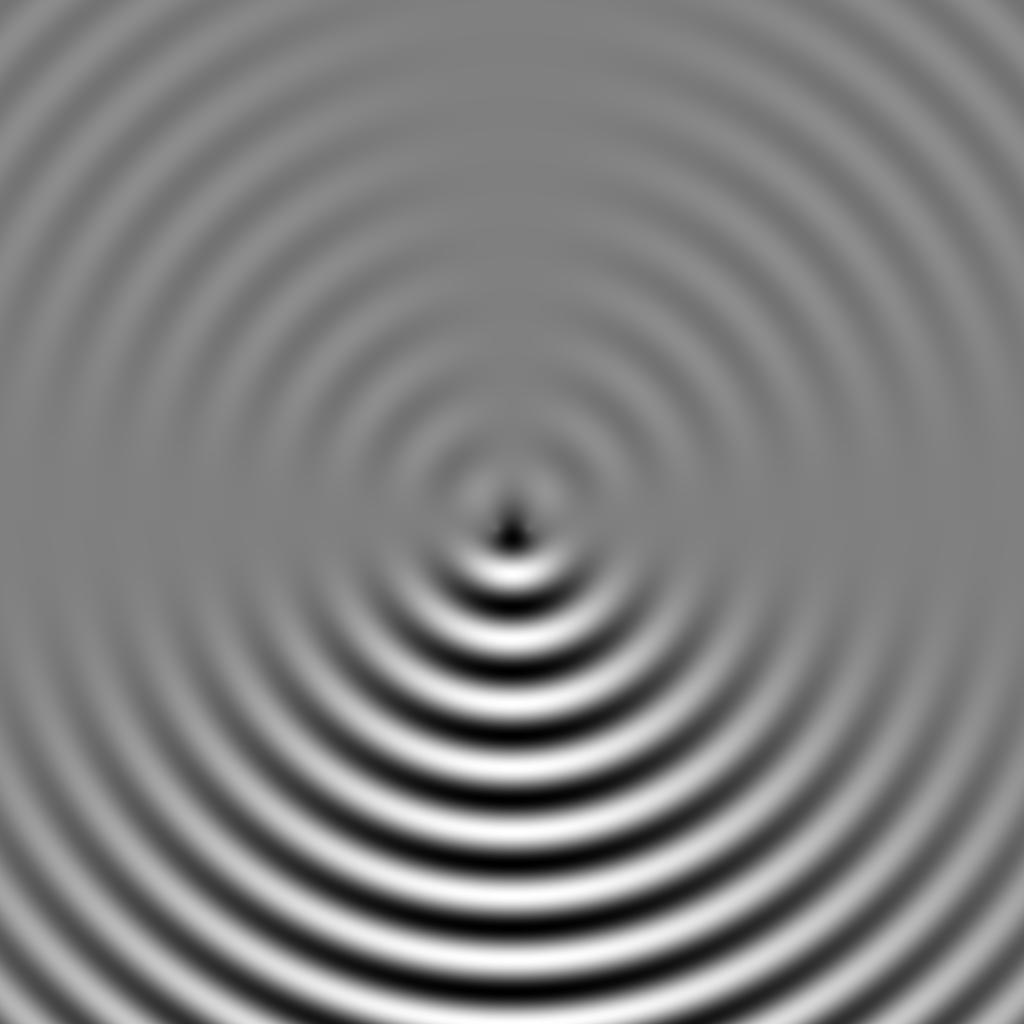

1	Dos dipolos, separados 0.25 lambda, y con un desfasaje de 90 grados electricamente.

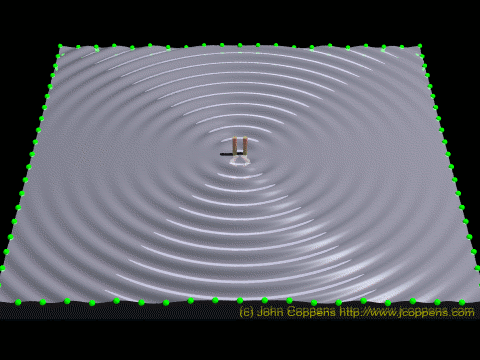

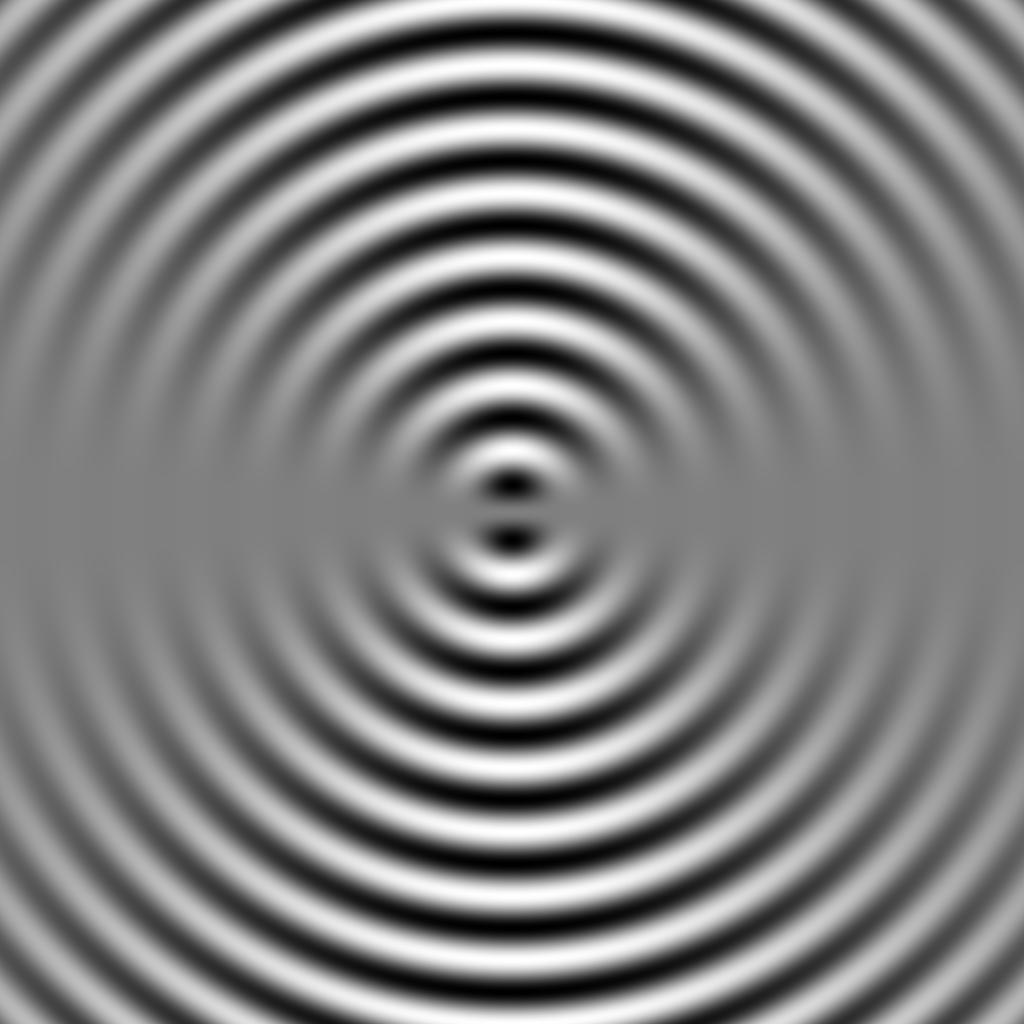

2	Dos dipolos, separados 0.5 lambda, y alimentados en fase

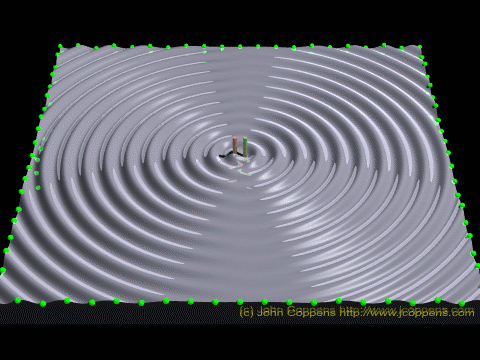

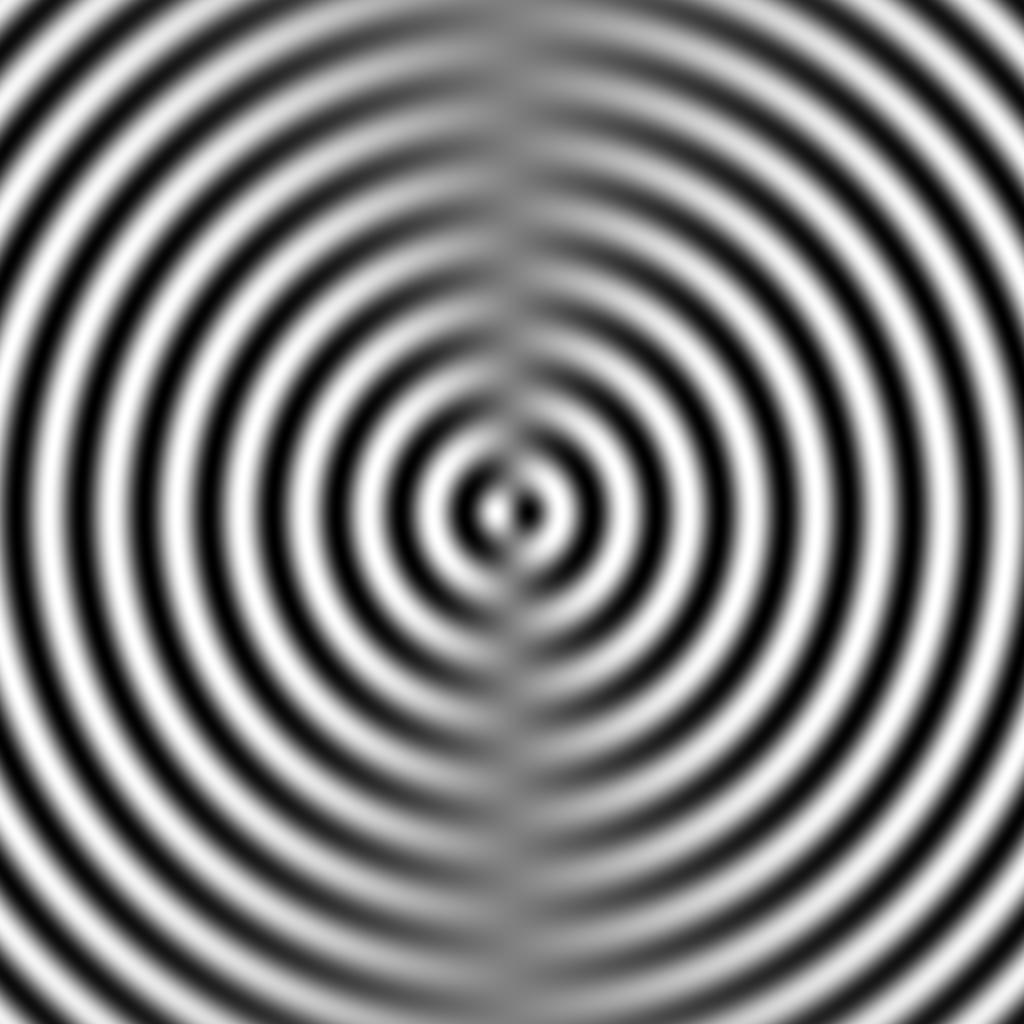

3	El mismo ejemplo que el anterior, solamente se invirtió la fase: Dos dipolos, separados 0.5 lambda, y alimentados en contrafase

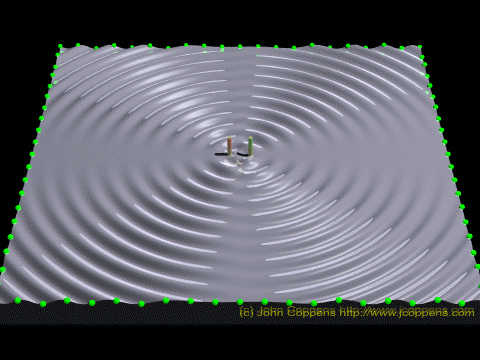

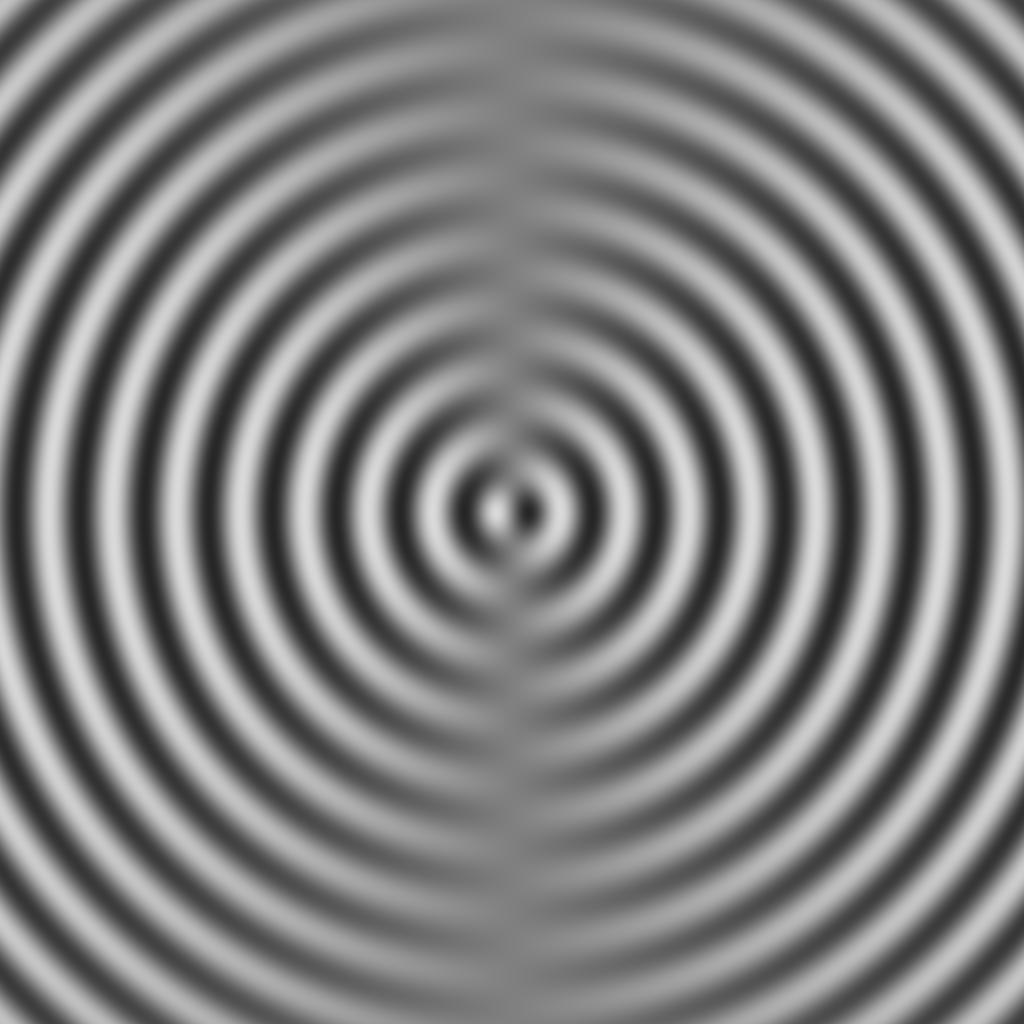

4	Dos dipolos, separados 0.25 lambda, y alimentados con una diferencia de 180 grados Notar que (en sentido horizontal) no se llegan a sumar/restar completamente, indicado por los mínimos y máximos que no llegan a negro o blanco, como en los otros ejemplos.

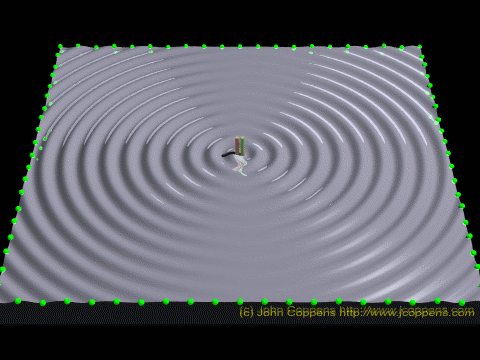

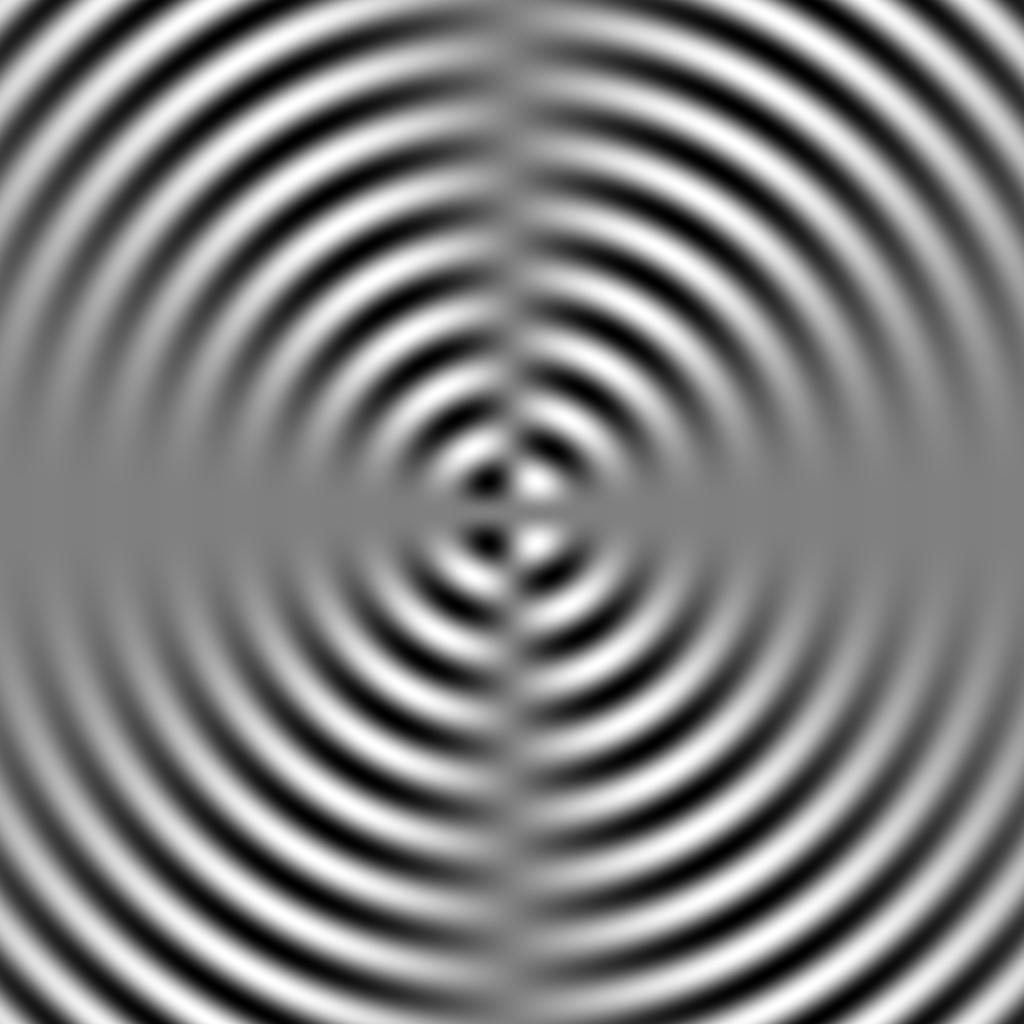

5	Ejemplo sencillo: Dos dipolos, separados 1 lambda, y Con un desfasaje de 180 grados electricamente.

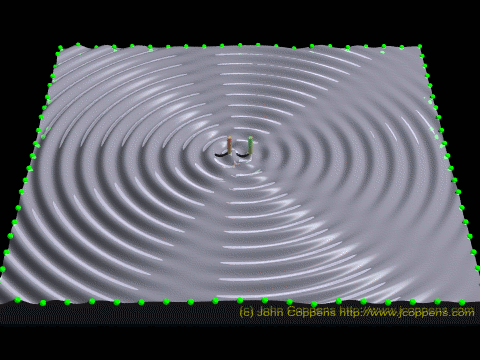

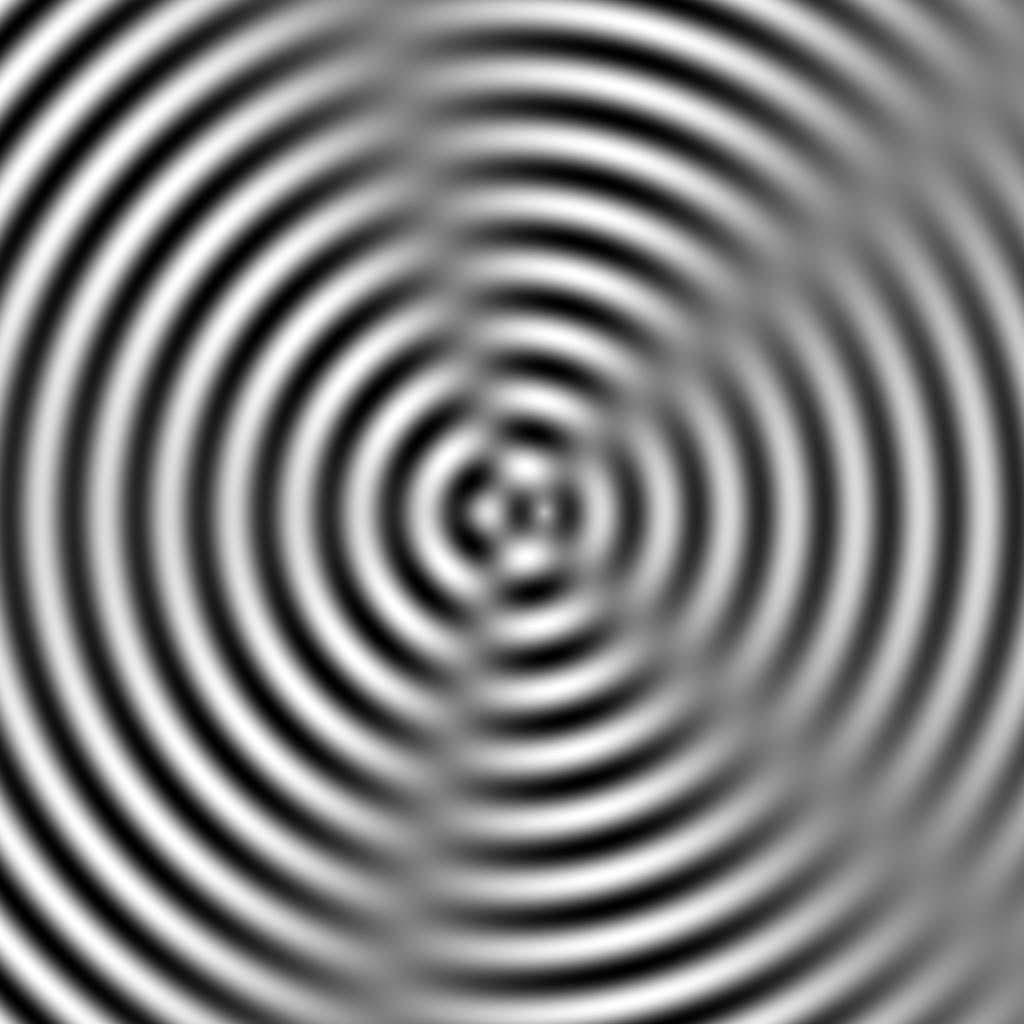

6	Ejemplo mas complicado Dos dipolos, separados 1 lambda, y Con un desfasaje de 90 grados.
7	Ejemplo del ARRL Antenna Book: Cuatro antenas, en un rectángulo de 1/2 por 1/4 lambda En el lado corto, hay un desfasaje de 90 grados

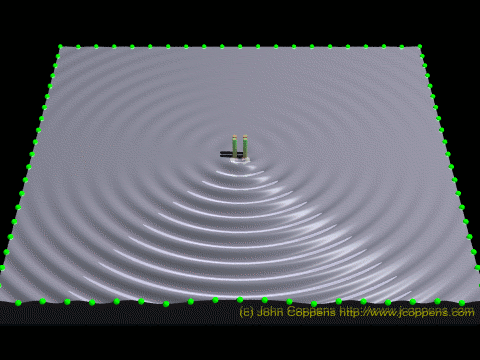

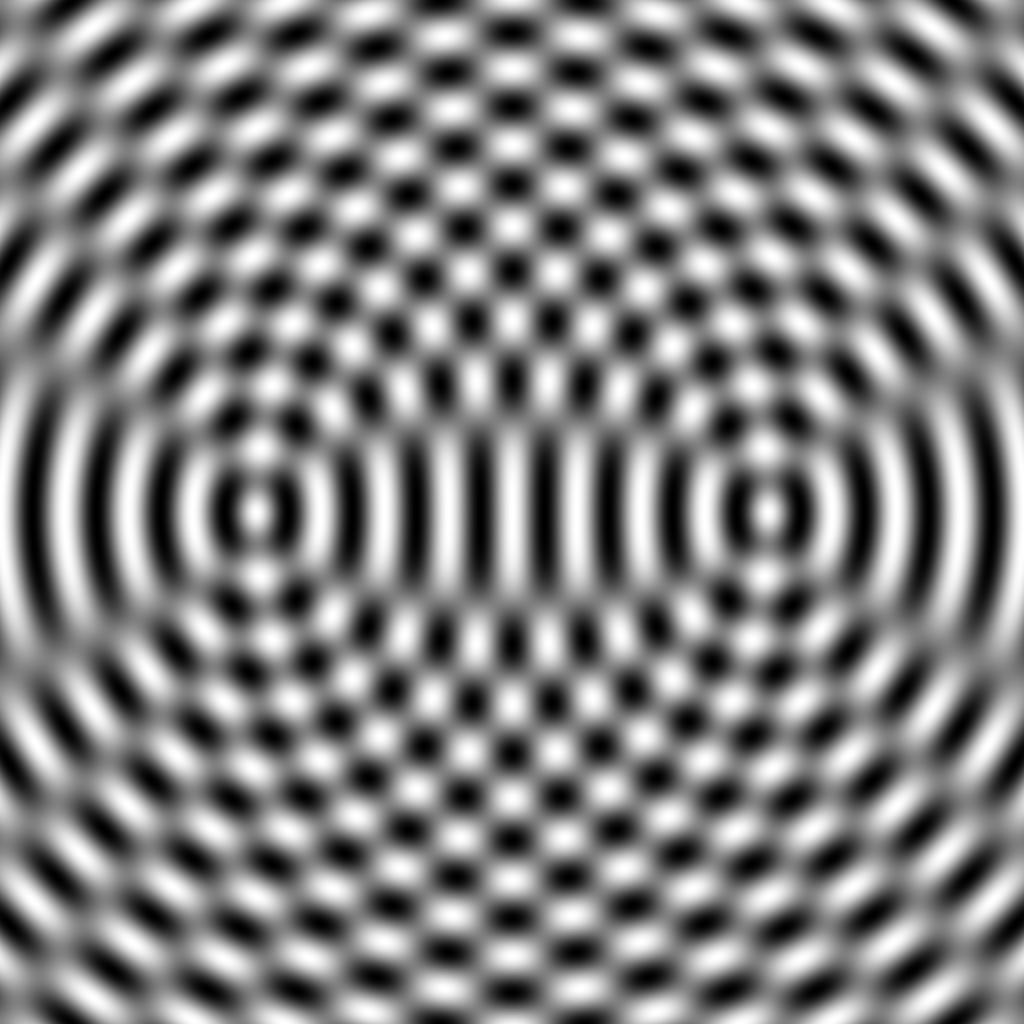

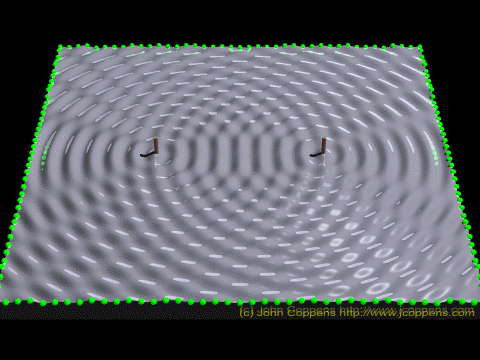

8	Ejemplo extremo: Dos antenas, separadas 8 lambdas, Sin desfasaje Este diagrama es similar al sistema de navegación 'Sonnenschein' utilizado en la guerra mundial

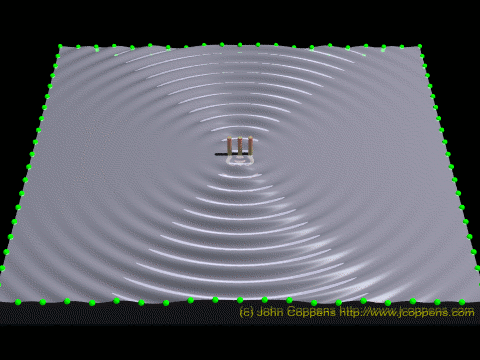

9	Antena binomial (ARRL Antenna Book): Tres antenas en línea, separados 1/2 lambda Alimentados con amplitudes 1 - 2 - 1 todos en fase

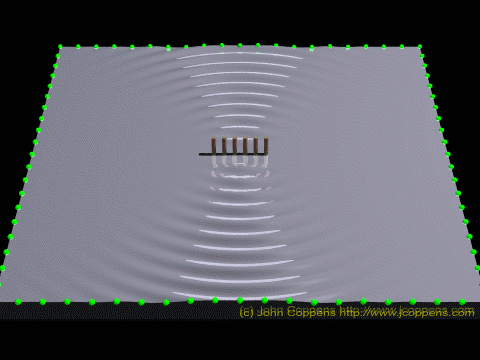

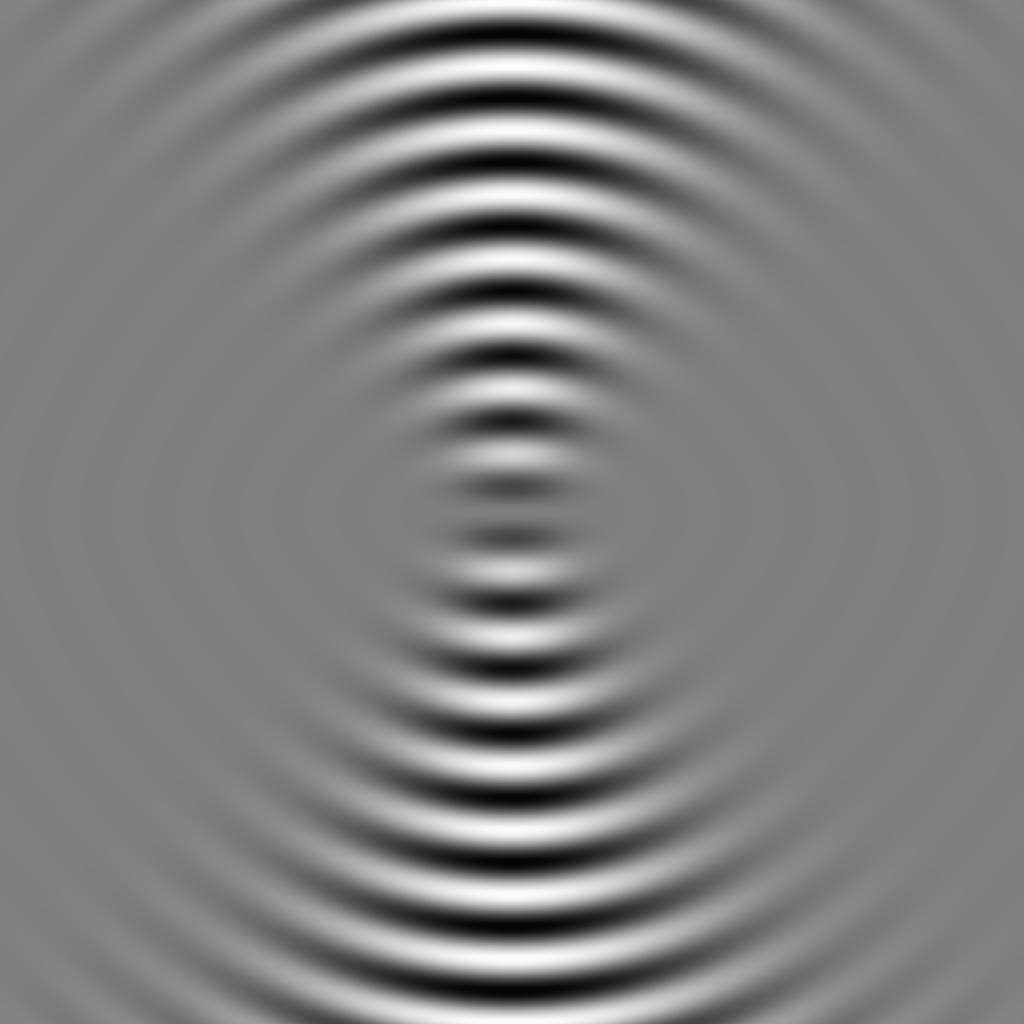

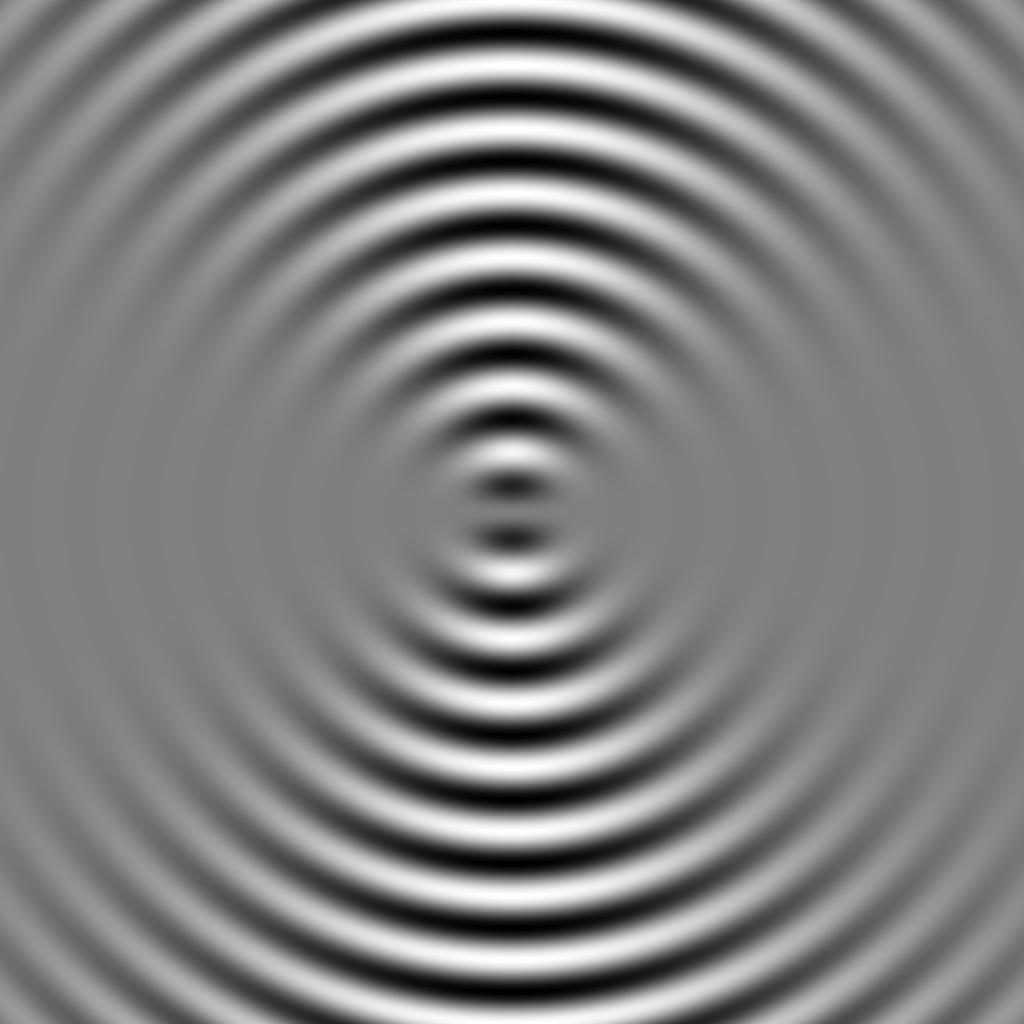

10	Antena binomial (ARRL Antenna Book): Seis antenas en línea, separados 1/2 lambda Alimentados con amplitudes 1 - 5 - 10 - 10 - 5 - 1 todos en fase

---
