Antenas para VLF y ELF

Las imágenes fueron generadas con el programa POV-ray, en el cual tengo interés desde hace mucho. Si está interesado, hay algunas otras imágenes creadas con POV.

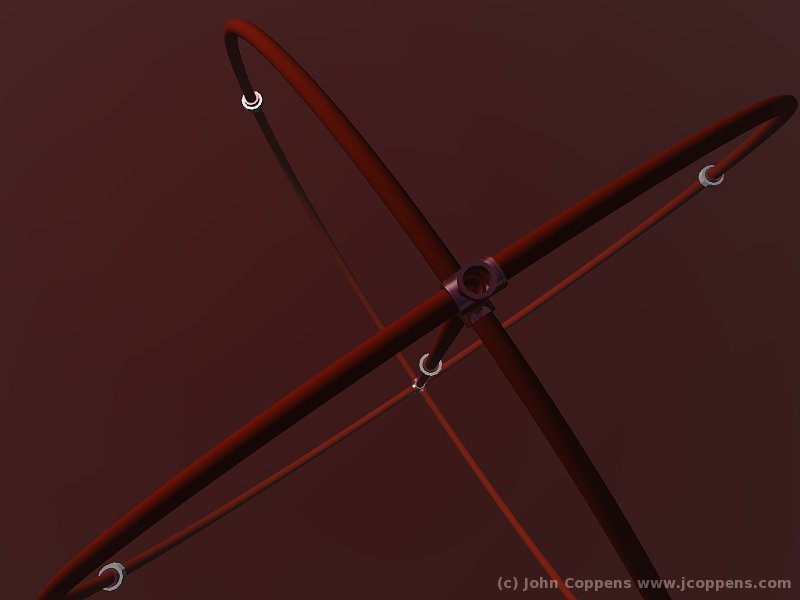

Una vista de (casi) arriba. (Me olvidé de la tapa superior!)

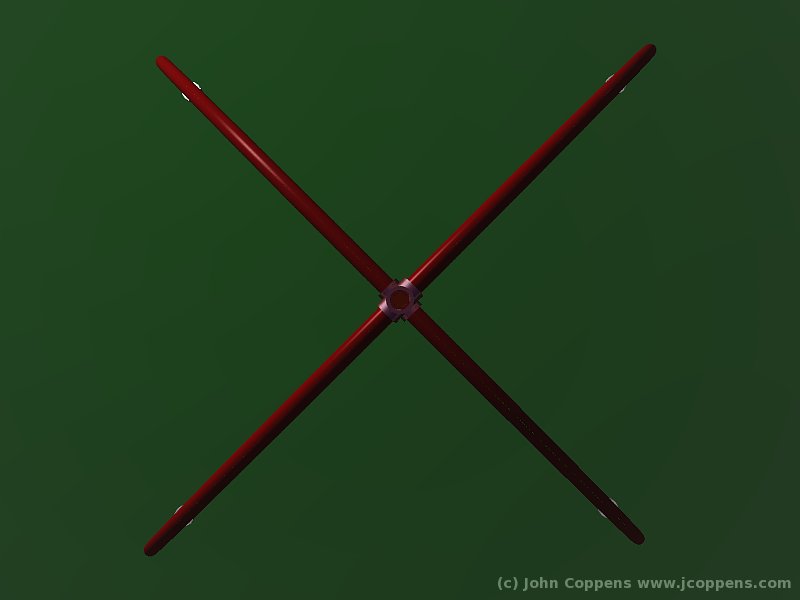

Esta vez directamente de arriba, y sobre otro piso.

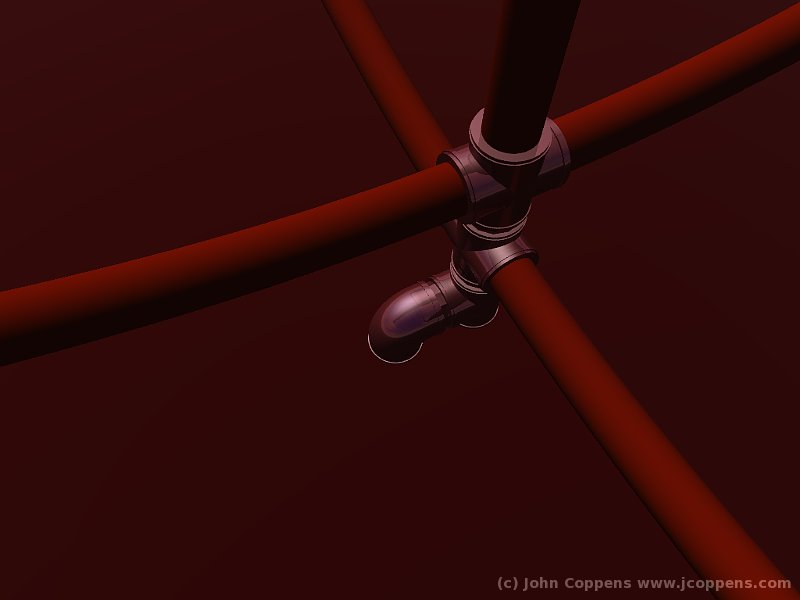

Una vista de las conexiones en la parte inferior, y la salida en 'T' para los cables de alimentación.

Un acercamento de la cupla X superior.

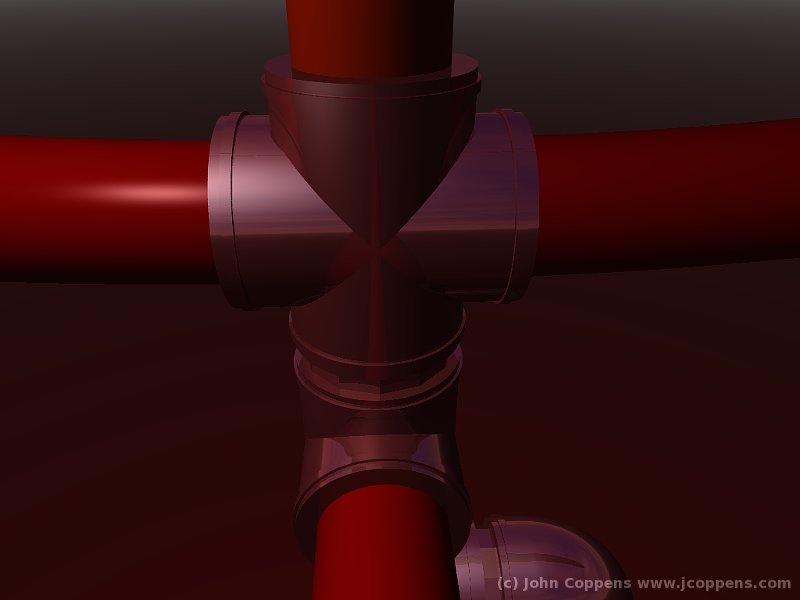

Y otra vista mas de la construcción de la parte inferior.

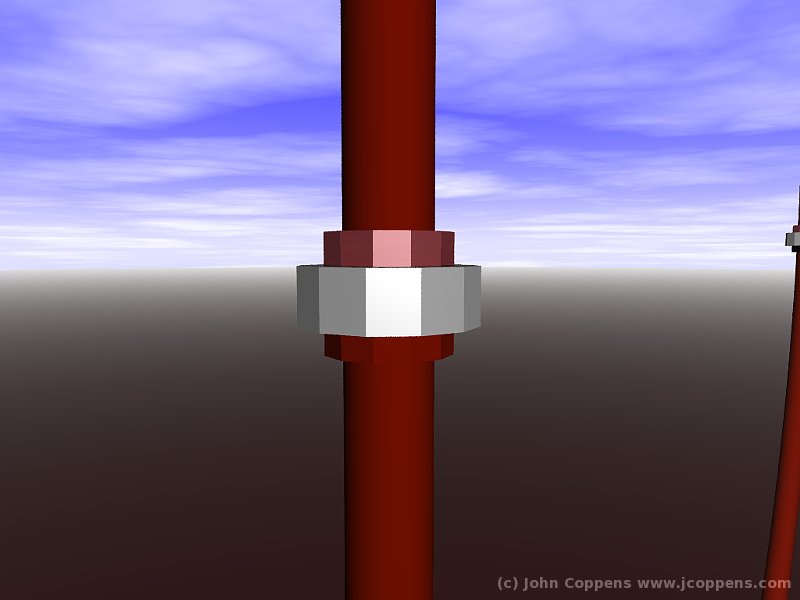

Un detalle de una de las 5 'uniones dobles', necearios, para poder utilizar caño roscado en ambos extremos.

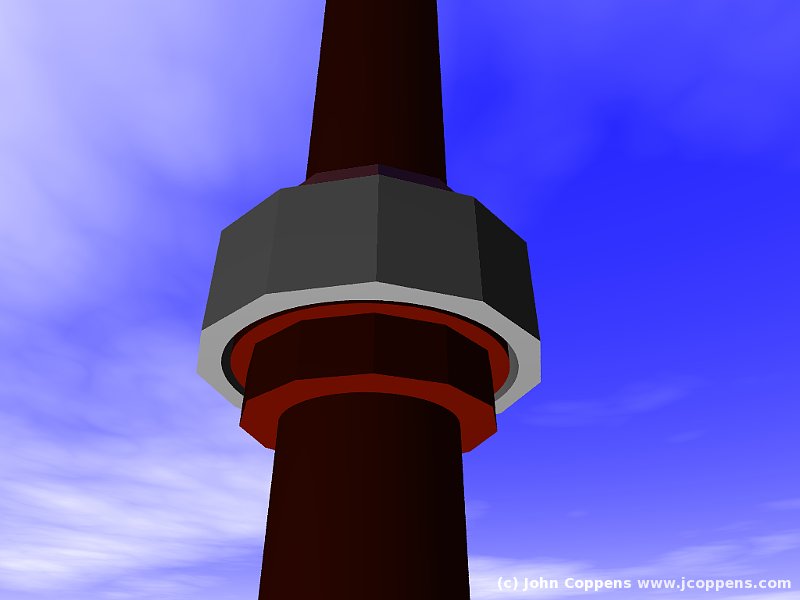

Vista de la unión doble desde abajo para remarcar que la parte con el anillo está en la parte superior.

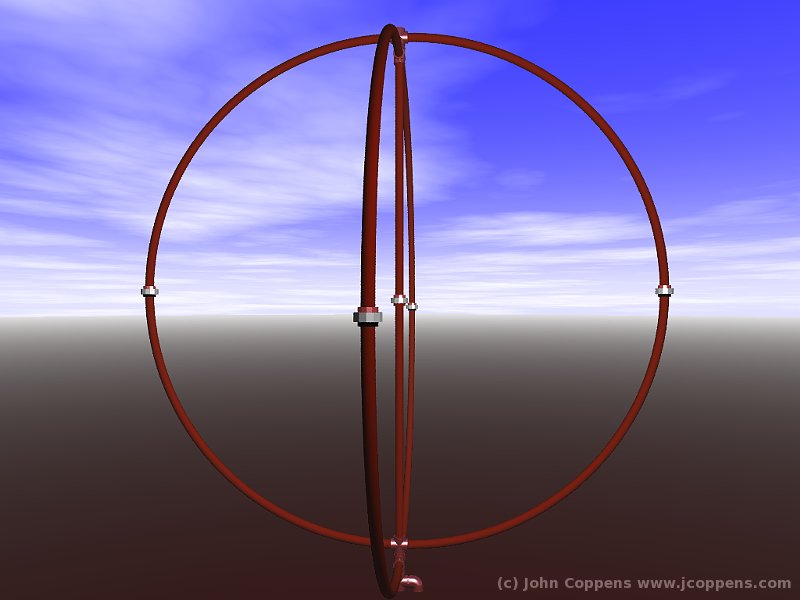

La antenna 'ensamblada', vista de un lateral.

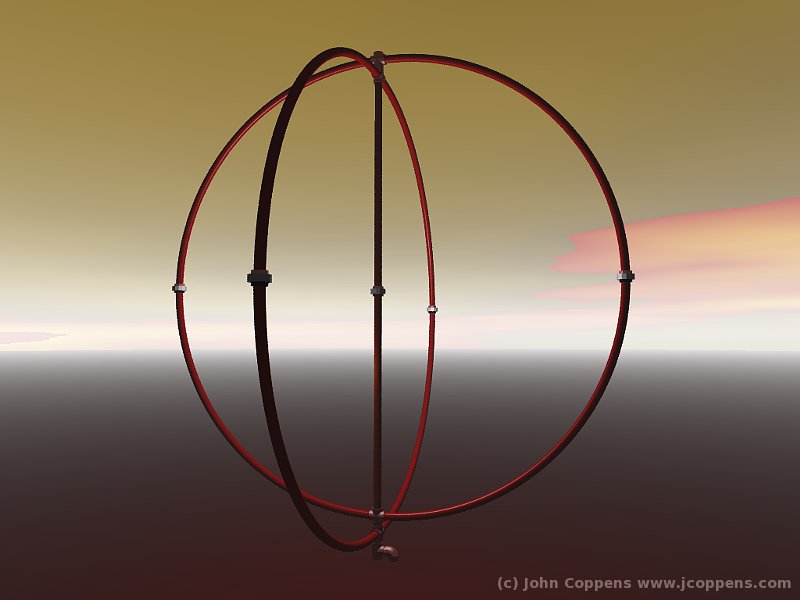

Y vista de un ángulo levemente diferente. La perspectiva engaña al ojo!
