Tutorial linSmith: Terminando

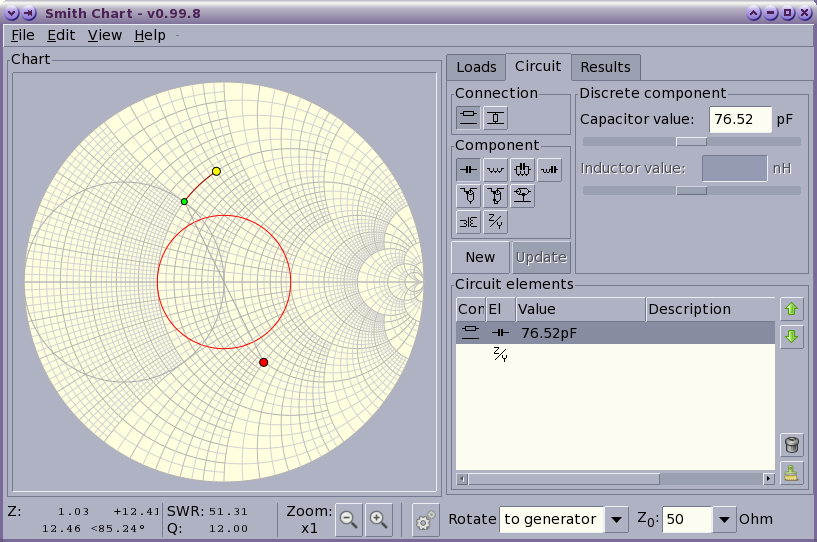

Con el método tradicional, pasaríamos a admitance, para seguir la adaptación. No es necesario en linSmith, pero para seguir la tradición lo haremos también. Simplemente oprime el botón X/Y.

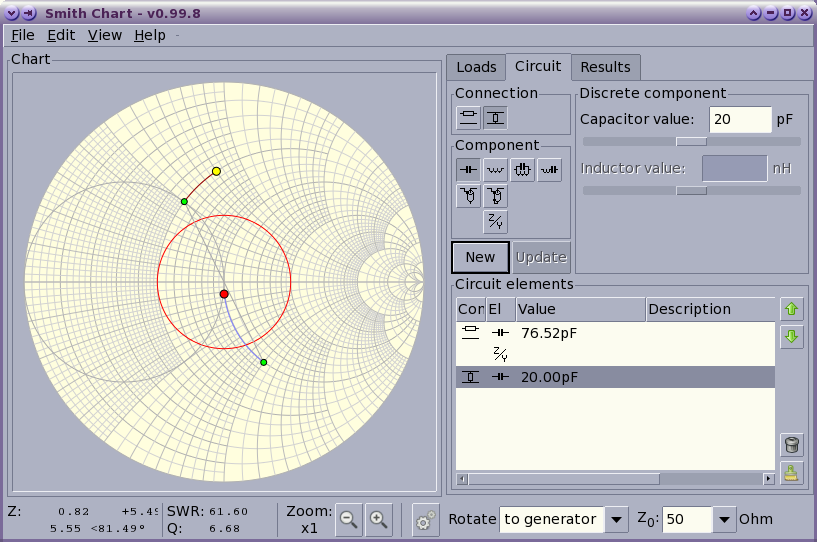

Un capacitor en paralelo moverá la impedancia hacia el centro del ábaco. Un buen valor de prueba es 20 pF (unos 10 veces el largo de onda en metros).

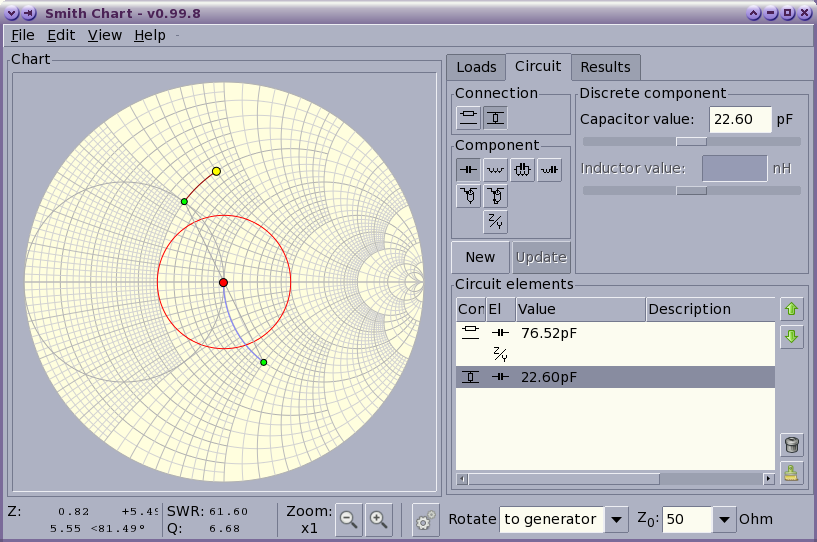

Nuevamente experimentar un poco, 22 pF nos da un valor muy cerca del centro. Note que es preciso de siempre seleccionar el componente antes de modificar su valor! De paso, se centrará la barra de ajuste para permitir mas precisión.

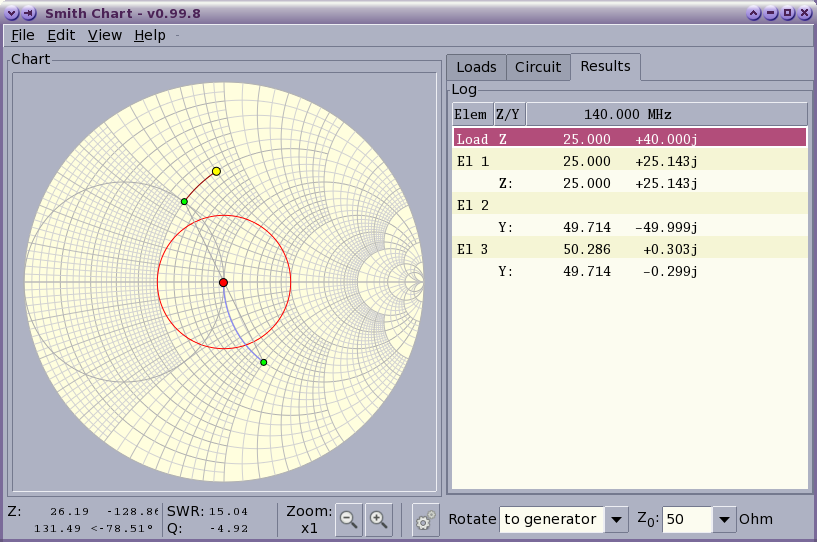

En la página númerica ('log'), vemos que la impedancia final de nuestros esfuerzos es de 50.6 + 0.1j, correspondiendo a una ROE de 1.02 - Bastante aceptable, no?

El Fin...
