Globo 4: Navegación - Diseño de la antena

Intento 1: Dipolos cruzados, alimentación a 90 grados

Perspectiva:

Vista por el eje Y. Aquí se nota demasiada sensibilidad derecho hacia abajo - donde probablemente el transmisor NO está!
Vista por el eje Z. Omnidireccionalidad es muy buena.

Gráficos

Intento 2: Cuadros, alimentación a 90 grados

Antena de cuadros. El ancho del trazo del dibujo interno indica intensidad de la corriente. El color indica la fase.

Vista por el eje X. Algo mejor que la antena anterior - casi la misma sensibilidad hacia el horizonte que hacia abajo.
Vista por el eje Z. Omnidireccionalidad sigue muy buena.

Componente de polarización circular derecha

Intento 3: Cuadros, alimentación 90 grados, elongada

Antena de cuadros - estirada en sentido vertical (ancho reducido unos 40%.

Vista por el eje X. Notablemente mejor que la antena anterior. hay una preferencia de unos 3 dB hacia el horizonte.
Vista por el eje Z. Omnidireccionalidad sigue buena

Gráficos de la impedancia. La impedancia en el centro de la banda está cerca de 50 Ohm - algo bajo para trabajar con alambres finos.

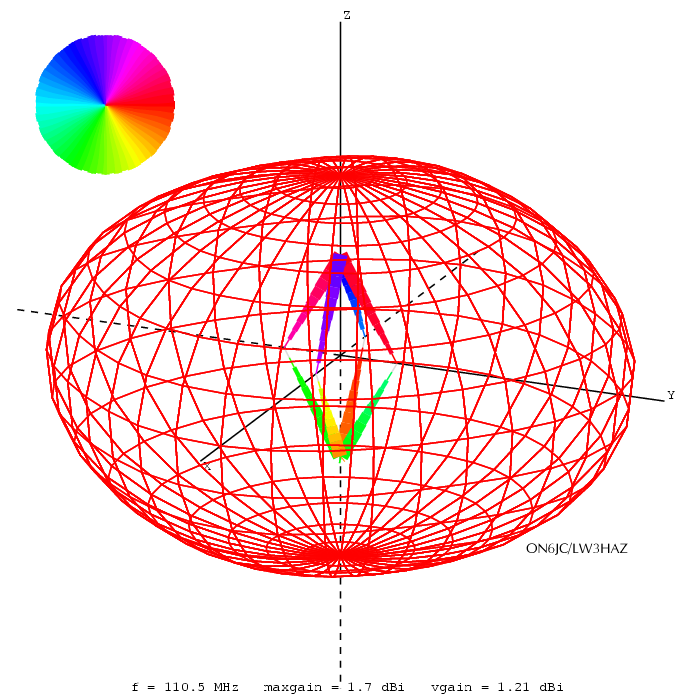

Intento 3: Cuadros, alimentación 90 grados, elongada

La antena un poco mas elongada todavía. El resultado es que la impedancia baja hasta 33 Ohm, lo que permite, con un transformador de 1:9, elevarla a 300 Ohm. Los colores indican la fase de la corriente.

Los gráficos de la directividad, ROE e impedancia
El diagrama de radiación en el plano vertical (perpendicular sobre el eje X), a 111.5 MHz

El diagrama de radiación en el plano horizontal (perpendicular sobre el eje Z), a 111.5 MHz
El diagrama de radiación en el plano vertical (perpendicular sobre el eje X), a 114.5 MHz

El diagrama de radiación en el plano horizontal (perpendicular sobre el eje Z), a 114.5 MHz
El diagrama de radiación en el plano vertical (perpendicular sobre el eje X), a 117.5 MHz

El diagrama de radiación en el plano horizontal (perpendicular sobre el eje Z), a 117.5 MHz
