Globo 4: Navegación - Construcción del receptor

Paso 1: Lado componentes. A la derecha, abajo, esta el oscilador de cristal en 12 MHz para convertir 10.7 MHz a 1.3 MHz. Arriba del oscilador, la bobina de salida del amplificador de FI con el TCA440. Es una bobina estandar de 455 kHz modificada para 1.3 MHz.

El lado feo de la placa... El capacitor que cuelga, es para insertar una señal de prueba con el generador de RF. Los alambrecitos son para la alimentación.
Paso 2: Lado componentes. En esta etapa se agregaron los componentes correspondientes al mezclador del TCA440. (Otra bobina en 1.3 MHz, y la conexión con el oscilador de cristal). El bloque negro a la izquierda es tinta china 'en barra'... Nada que ver con el proyecto!

Otra vez el lado feo...
Paso 3: Mezclador (de 114.5 MHz a 10.7 MHz) con SA602, y el VCO para la sintonía. En lugar de usar una bobina normal, usé una sección de coaxil RG-174, lo que tendría que brindar más seguridad para las vibraciones.

El circuito mezclador no esta conectada todavía con lo demás del receptor, porque querría estar seguro de la calibración del oscilador antes.
El mezclador ya tiene el filtro cerámico conectada, y el coaxil del oscilador fue enrollado y pegado sobre el impreso. Arriba apareció el generador de la tensión de sintonía (integrador).

Mucho mas conexiones, y se agregaron la ficha de conexión (abajo), las líneas de alimentación, señales de sintonía, y salida de audio y AGC

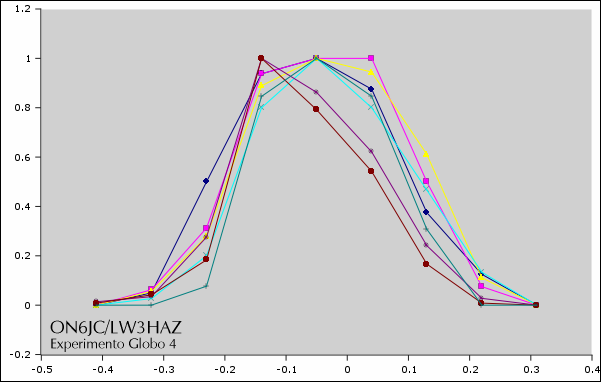

Medición de respuesta de filtros de FI en 10.7, 5.5, y 4.5 MHz. Con la terminación resistiva correcta, los cuatro filtros muestran similares características. Con resistencias mas altas, el filtro tiende a ser ancho (amarillo/violeta). Con resistencias mas bajos se hace algo mas angosto (marón), pero asimétrico. En nuestro caso, mas vale pecar por el lado bajo... Necesitamos la selectividad
