Globo 4 - Brújula electrónica - Mas núcleos

Una prueba que me interesaba es ver si cual sería el efecto de cerrar el circuito magnético con la cinta de acero. En las pruebas anteriores, había aislado las capas con papel para estar seguro de no cerrar el circuito: el problema era como asegurar un buen contacto, y un contacto invariante con movimiento/vibración, temperatura. Decidí probar uniendo los extramos con estaño.

Las pruebas

Ya que hacer las pruebas con bobinas completas involucraría demasiado trabajo, utilicé una bobina recuperada de un antiguo mecanismo de disco flexible (5 pulgadas!).

La bobina utilizada para las pruebas, dos tipos de ferrite, y la cinta de prueba, ya soldada en forma de anillo.

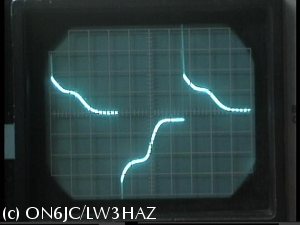

La bobina sin núcleo alguno. Se nota la baja inductancia por el corto tiempo.

Bobina con ferrite tipo 1 (cuadrado)
Bobina con ferrite tipo 2 (antena de ferrite)

Bobina con cinta de acero siliconada (una sola capa - querría saturar el material fácilmente). Por tener tan poco material, la inductancia es algo menos que los ferrites. El punto de saturación es mas definido.

En lo siguiente, las pruebas fueron hechas con la cinta, en diferentes posiciones.

Cinta pasada por la bobina, pero sin cerrar el camino magnético.

Cinta pasada, doblada en anillo, pero sin presionar la unión.
Cinta doblada, y haciendo presion sobre la unión. Buena saturación, y mucho mas rápido que sin la presión.

Cinta cerrada, y soldada con estaño. Tal como temía, el calor de soldar empeoró notablemente las características magnéticas. Es más: al flexionar el núcleo cambia de características notablemente - se convertió en un sensor de presión mecánica!
