Corte y costura

En esta página: - Marcar, cortar y coser
Mas información - Preparación de la madera - Casco y cubierta - Unir ambos

Técnica

Bueno, de la sesión anterior, nos quedamos con dos placas enormes de algo mas de 5.30 m de largo y 80 cm de ancho. El próximo paso es dibujar el plano sobre la madera y cortar.

Para protejerlo, ambas placas están apiladas con el lado bueno mirándose. Y para evitar desplazamientos, luego de dibujar las formas, los uniremos con algunos (usé tres) de tornillos con tuercas en diferentes lugares, para que no se desplacen mientras cortamos.

Fotos

Primer paso es encontrar la forma de apoyar las placas unidas de una forma plana. Utilizar mesas es lo mas cómodo, pero quien tiene 5.2 metros de mesas?

Antes de empezar a trazar líneas, necesitamos una referencia confiable. Tensé un hilo a lo largo de las placas, y lo utilicé para obtener una línea perfectamente recta a lo largo de un lado de las placas.

Obtenida la referencia, utilicé un triángulo grande (hecho de terciado) para trazar las líneas verticales, lo más preciso posible.

Aquí se observan las líneas verticales, con ya las formas dibujadas.

En las verticales, utilizando la referencia, marcar todos los puntos de la tabla. Luego unirlos, con líneas suaves. Preferiblemente usar algún objeto flexible, como una tira de madera o plástico.

No es siempre facil. Aquí un par de errores, tanto en las marcaciones como en la estimación de las curvas...

Con el dibujo preparado, elegir un par de puntos estratégicos (de tal forma que la caladora pueda pasar!), y unir las placas con prensas o - como aquí - con algunos tornillos.

Es dificil mantener las placas bien apretadas en los 5 metros de largo, entonces usé varios métodos para ayudar...

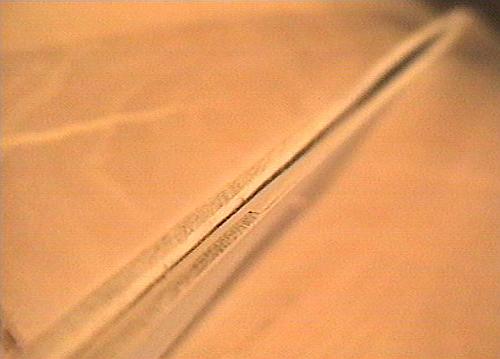

A cortar! Con una sierra nueva, y lentamente seguir la línea - del lado exterior. La tira es fragil y flexible. Mientras cortaba la soportaba con tiras de madera.

Cuando está cortado el lado exterior, con la tira todavá unida con la placa, aproveché para lijar el costado lo mejor que pude. Es mas facil ahora que ya cortado completamente. Luego cortar el otro lado. 5 metros de largo y solo 10 cm de ancho. Con cuidado!

Luego de cortar todo, tenemos 8 piezas. Hay cuatro en el sentido inverso, asi que fijarse bien en el dibujo y darlos vuelta! Luego se empieza a unir. Primero las piezas del fondo. (Foto es la cubierta)

Todavía con las dos partes centrales del fondo juntados, se perfora cada 8 a 10 cm con una mecha de 1.5 mm a unos 6mm del borde a unir. Esta maderita con la muesca me ahorró el trabajo de tener que marcarlo.

Todavía con las piezas juntas, pasar alambres de unos 8 cm de largo por los agujeros y roscarlos sin mucha fuerza. Cuando estan todos los alambres puestos, abrir las partes como un libro.

Así queda. Los bordes que tienen que unirse ya están esperando para ser agujereados y unidos de la misma forma.

No es realmente necesario, pero las juntas quedan mucho mas 'profesionales' si se terminan - antes de unir - los cantos levemente inclinados, estimando mas o menos la mitad del ángulo que tendrán finalmente. Para eso son útiles las formas.
