Apoyos para los piés

La descripción de la construcción y los planos están en la página anterior.

Imágenes

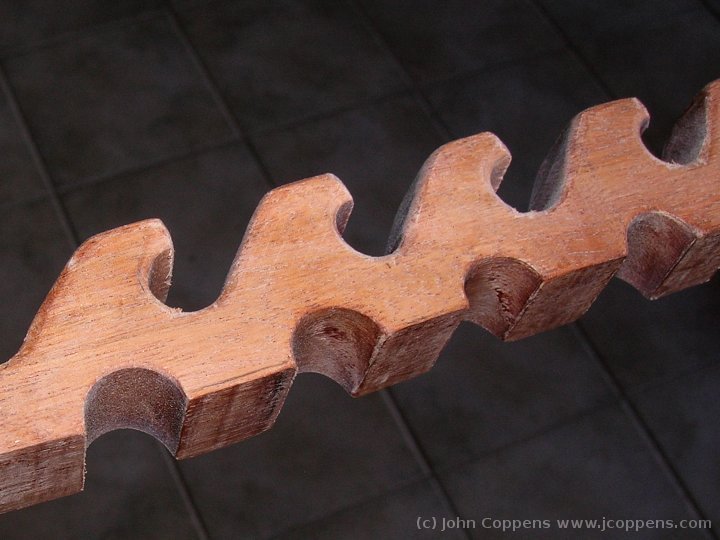

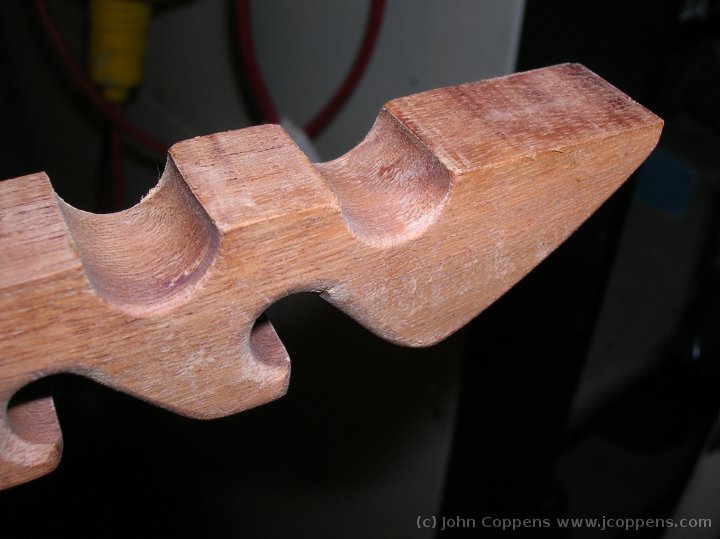

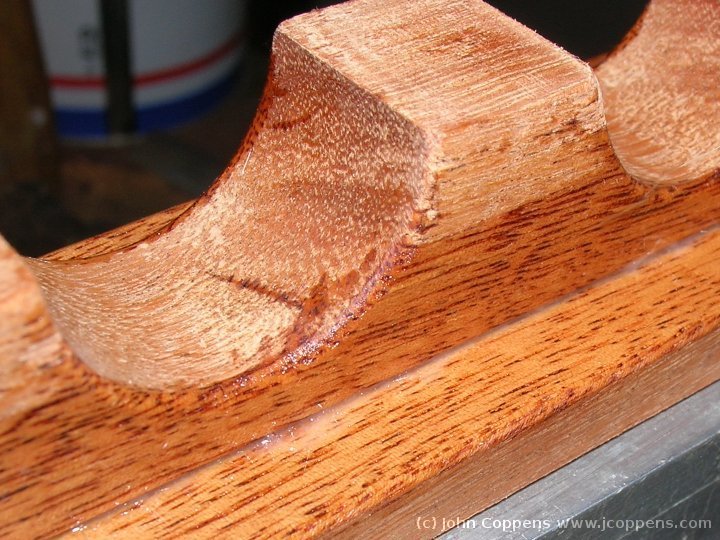

Detalle de un par de los 'dientes' donde se trabará el cabo de regulación para la posición del apoyo. Las perforaciones en la parte inferior solo son para alivianar el conjunto.

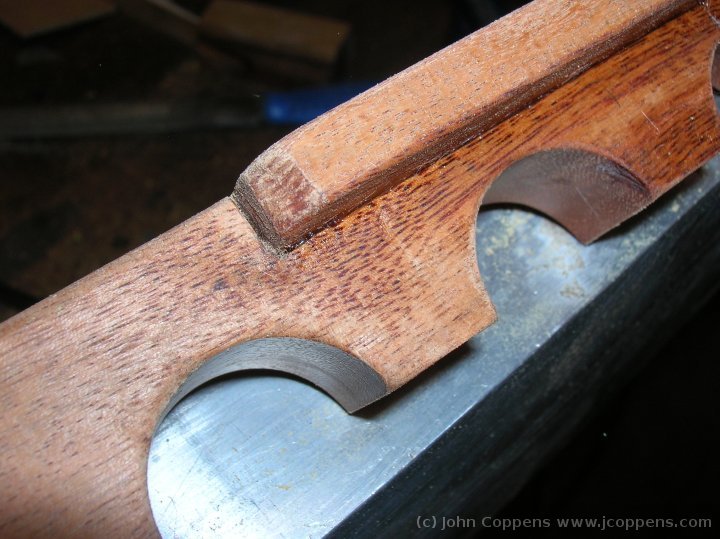

Detalle de la parte inicial del regulador de posición (invertido!)

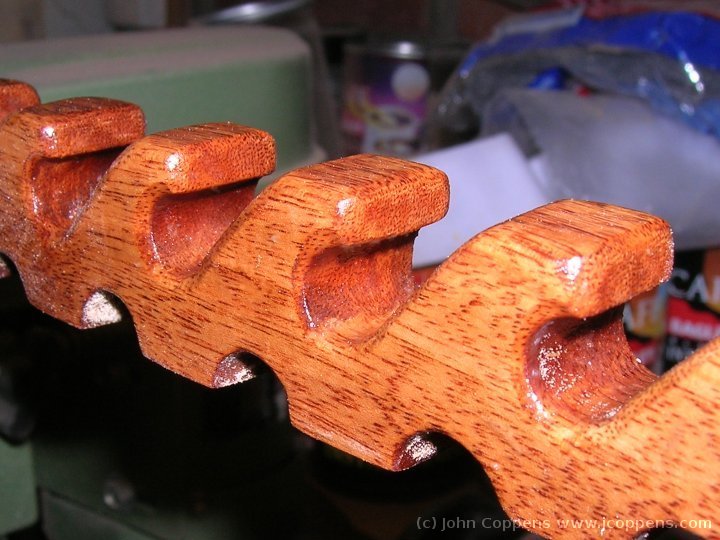

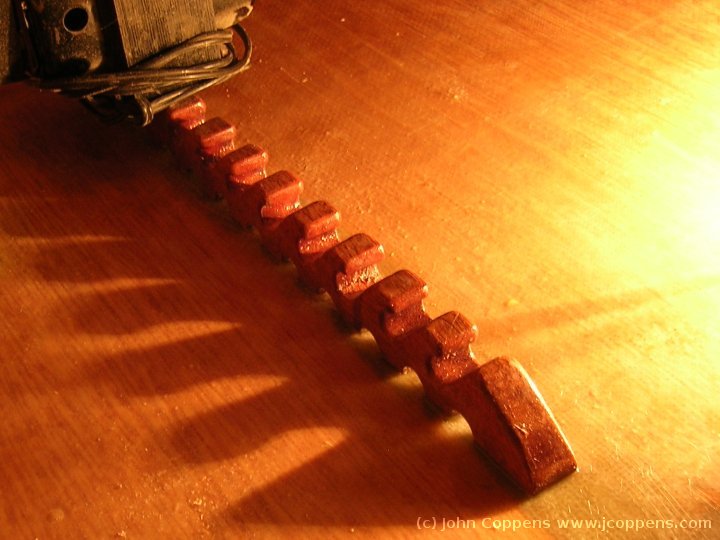

Algunos dientes de la parte de regulación, ahora con una capa de epoxi (no pintar la parte inferior todavía!).

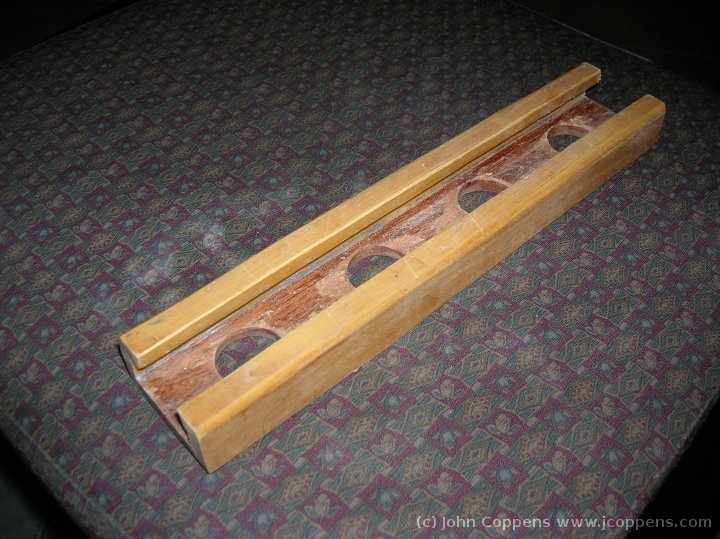

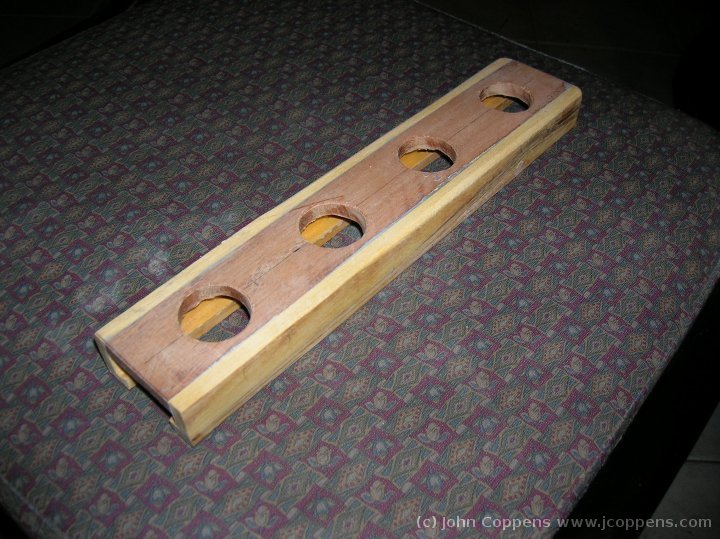

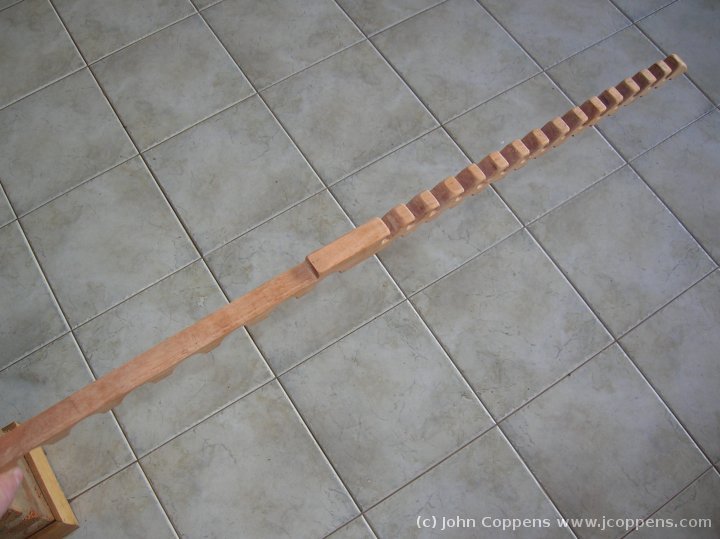

La guía completa, vista desde arriba.

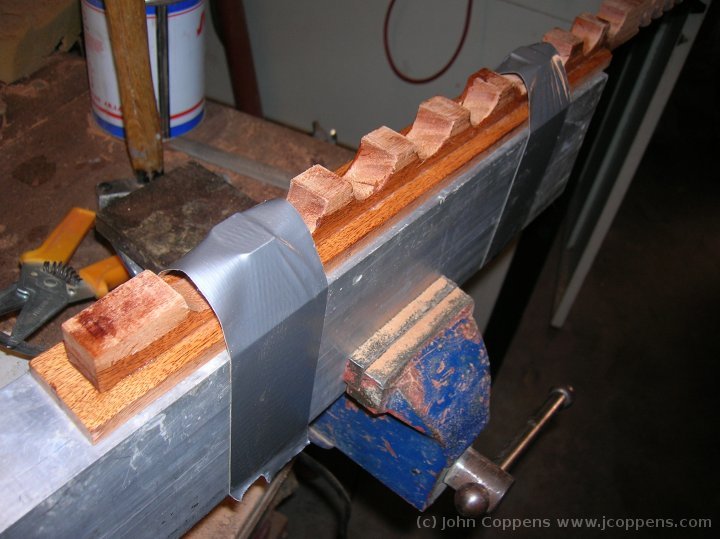

La parte superior de la guía donde correrá el apoyo, sobre un perfil de aluminio, para asegurar la rectitud.

Y el resto de la parte fija, adherido con epoxi.
Detalle abajo de la parte guía - nuevamente, las perforaciones para alivianar.

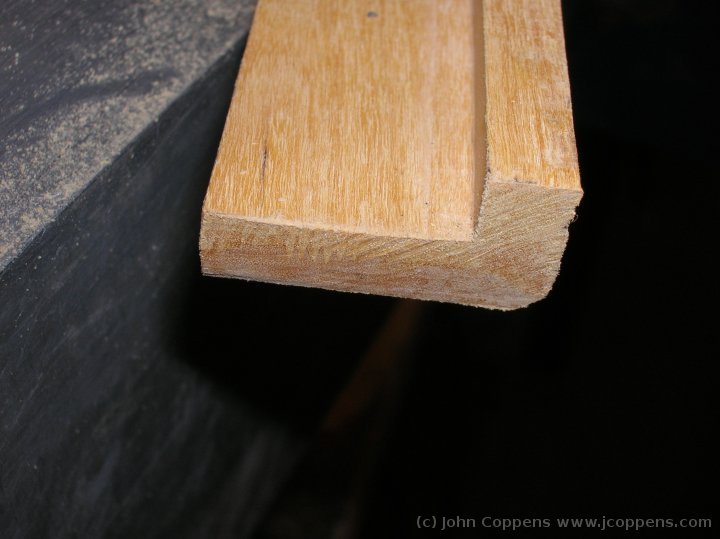

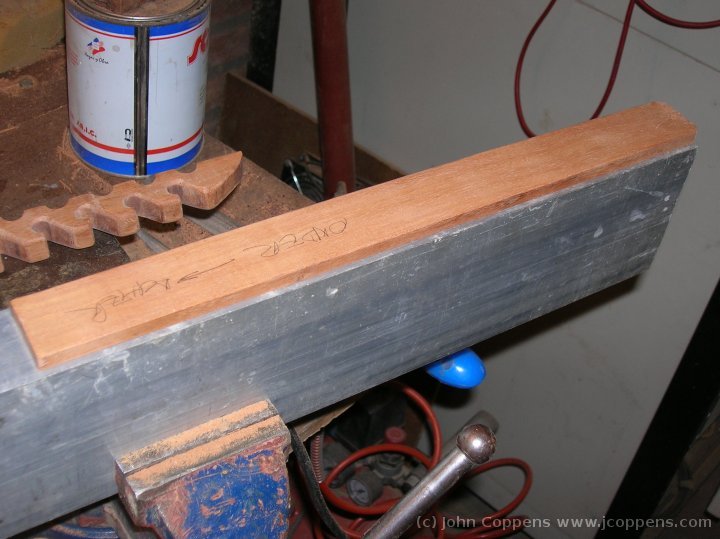

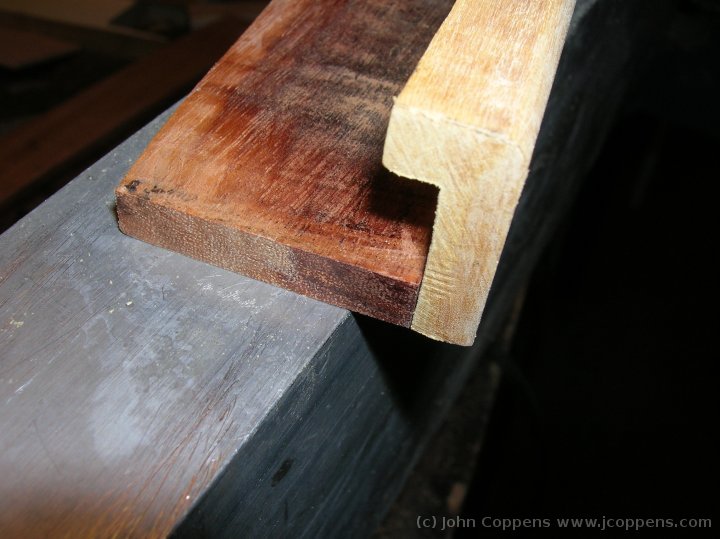

El principio de la parte fija de la guía.
La 'U' cortada en dos, para obtener los costados de la parte móvil del apoyo.

Como se juntará con la parte horizontal (no está pegado todavía)

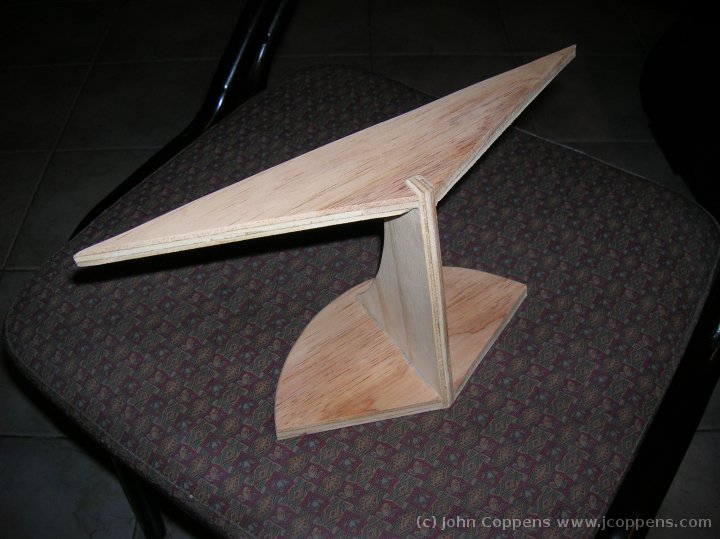

La parte estructural (trasera) del apoyo, construido de madera fenólica.

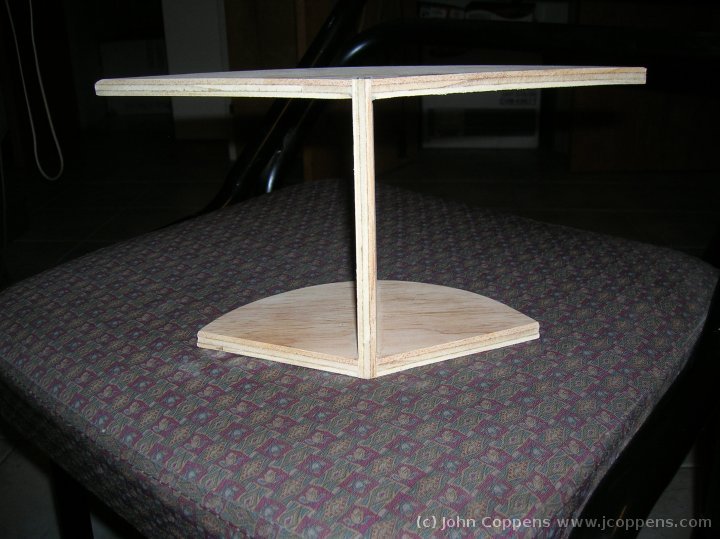

Vista frontal de la misma pieza.
Vista superior de la parte móvil de la guía,...

... y la vista inferior. Toda la pieza es construida de madera dura.

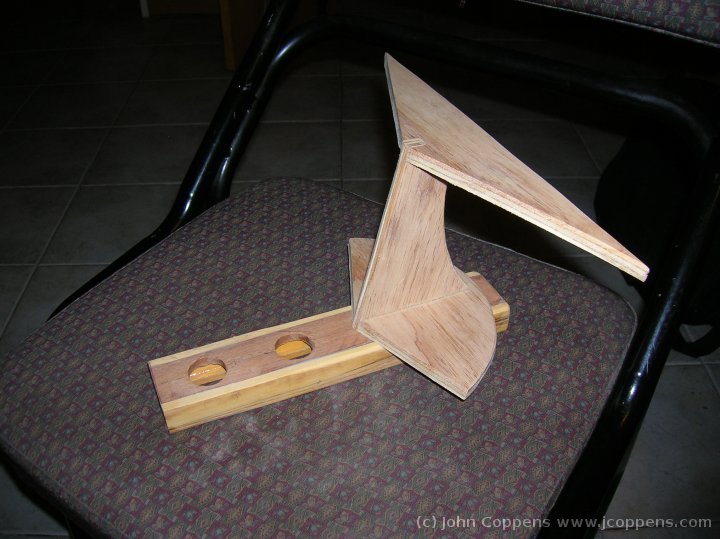

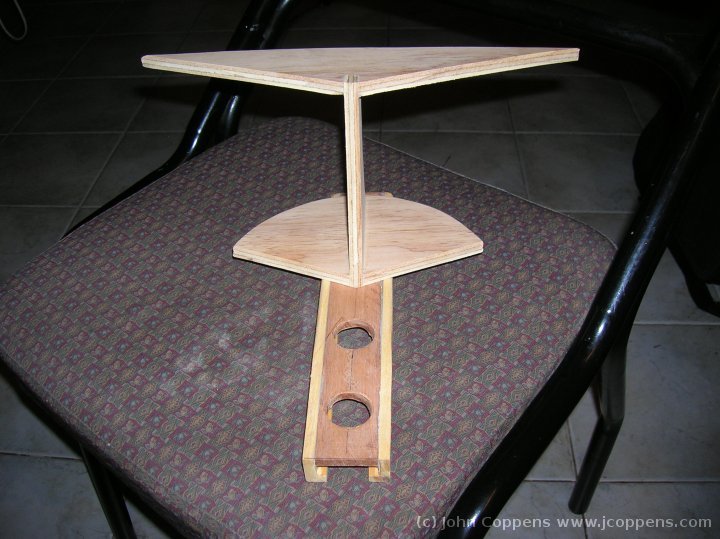

Presentación de como quedará montada la estructura sobre la guía.

Otra vista. No es el montaje definitivo, ya que decidí de construir la parte superior completamente antes de fijarla en la guía (incluyendo los actuales apoyos).

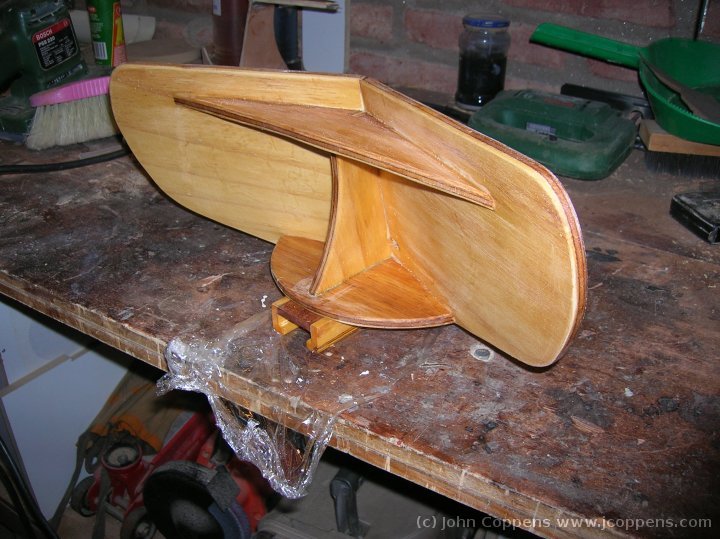

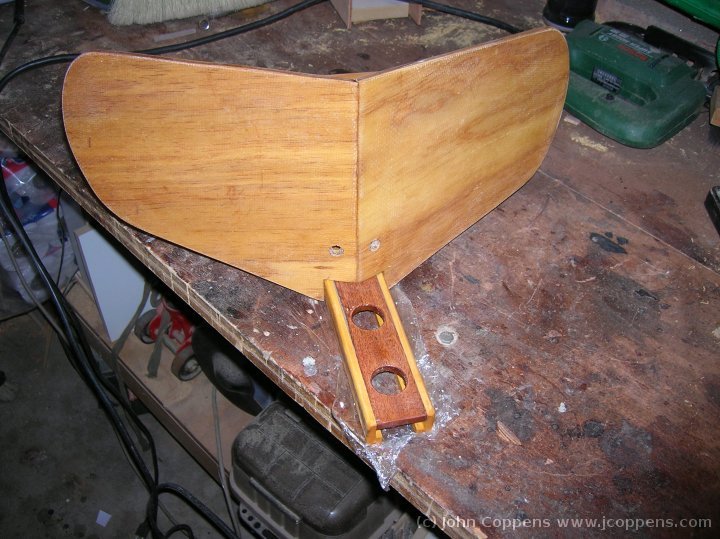

Los paneles ya pegados sobre la estructura, y el conjunto presentado sobre la guía.

Otra vista. Ya toda la parte superior tiene una capa de epoxi de protección.

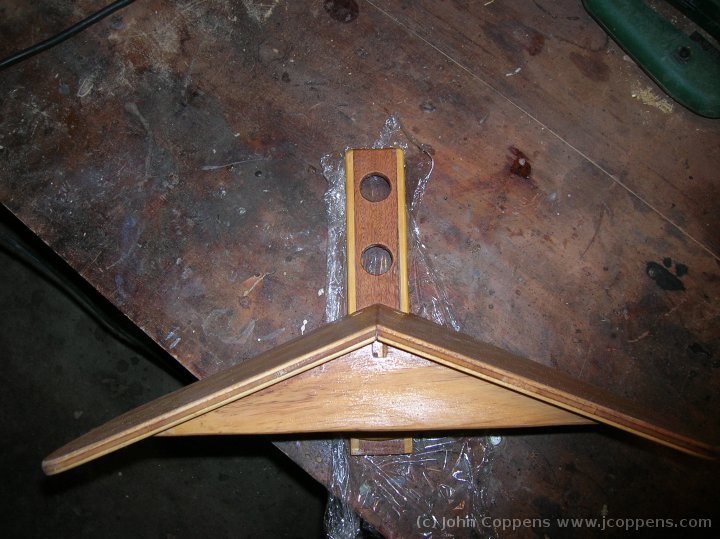

Vista superior. Note que los apoyos están inclinados hacia atrás y hacia adelante, lo que resulta en una posición bastante agradable para los piés.

La guía completa en el fondo del kayak - esperando el fraguado del epoxi. El transformador la mantiene inamovible.

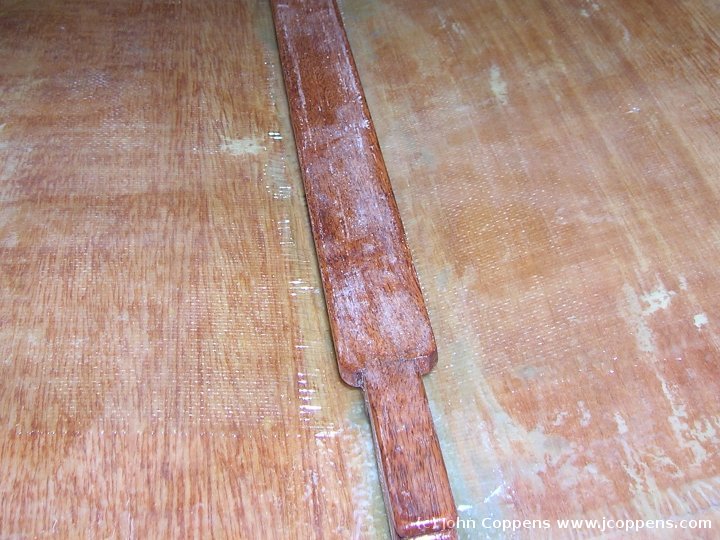

Otra foto, cerca donde se inicia el actual deslizador. El flash de la cámara resalta la superficie superior levemente lijada.

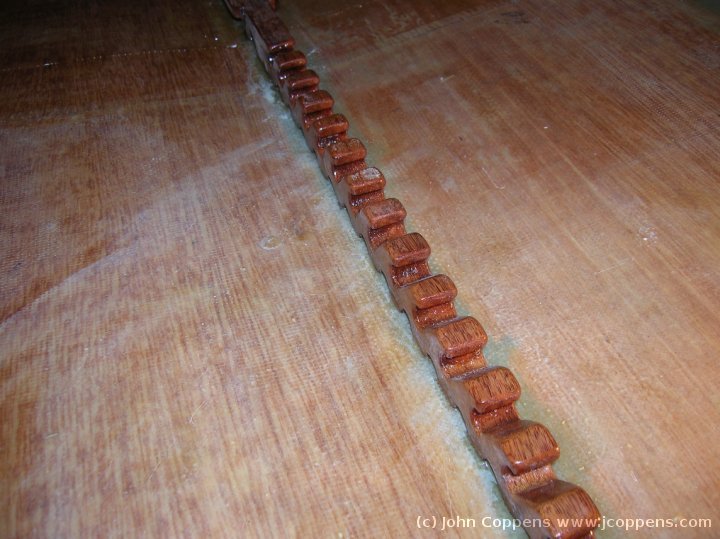

La parte regulación de la guía.

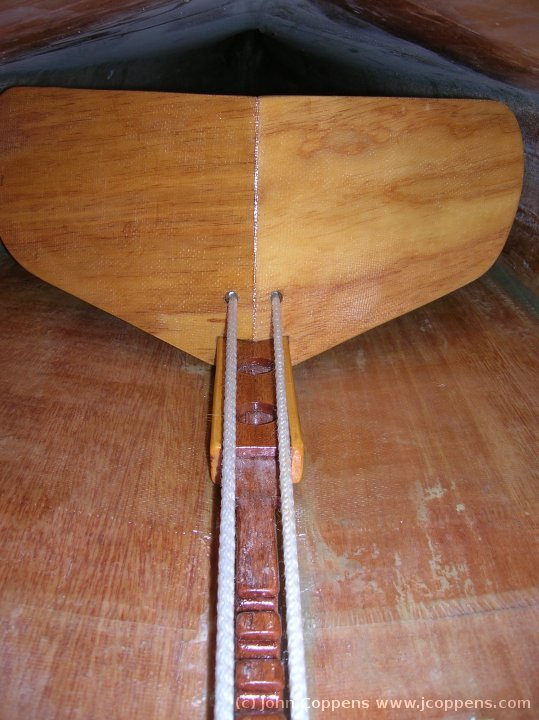

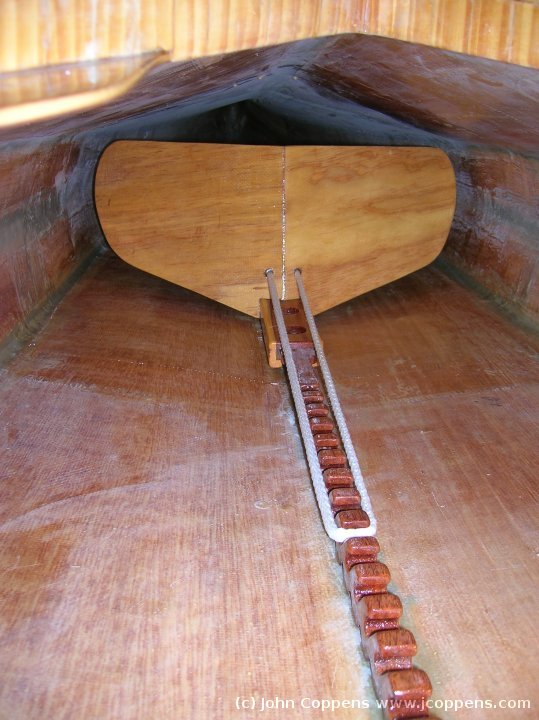

Y, finalmente, un par de fotos de los apoyos listo para el uso!

Realmente son necesarios, y, aunque parece increible, disminuyen en gran medida el cansancio de la piernas cuando no tienen donde afirmarse!

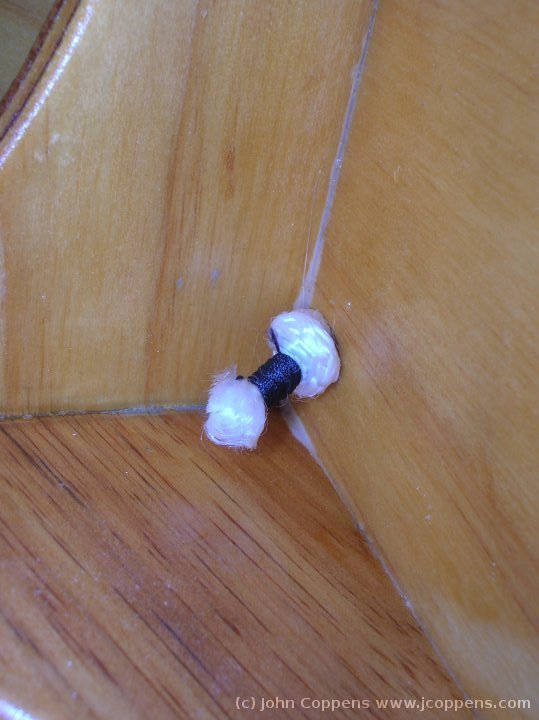

Un nudo traba el cabo en una de las aletas.
